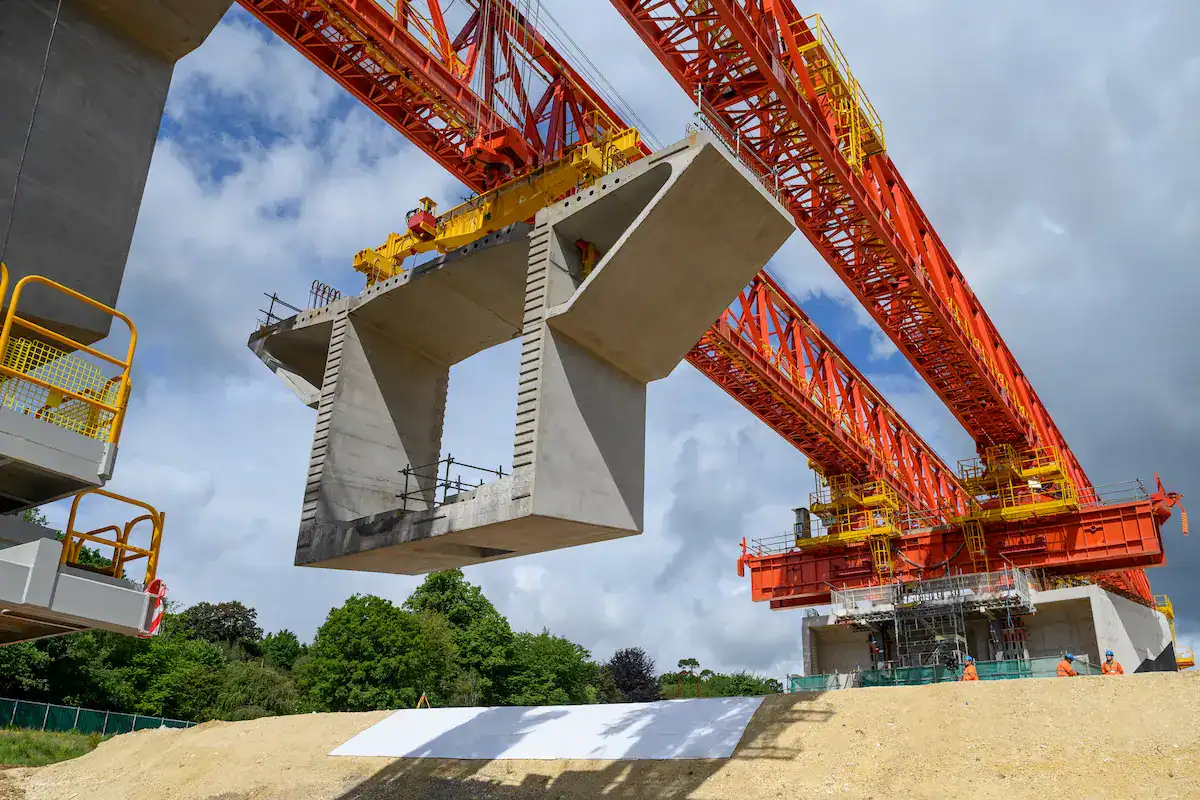

Gantry Pelancaran Jambatan untuk Rupa Bumi Kompleks: Jenis, Aliran Kerja & Keselamatan

Gambaran Keseluruhan

Artikel ini memberi tumpuan kepada aplikasi gantry pelancaran jambatan dalam pembinaan jambatan rupa bumi yang kompleks. Ia menganalisis cabaran teknikal dalam persekitaran pergunungan, ngarai dan lintasan sungai. Ia menerangkan prinsip kerja, jenis dan peranan utama gantri pelancaran jambatan dalam keadaan yang kompleks. Ini termasuk meningkatkan kecekapan, memastikan keselamatan dan mencapai penempatan rasuk yang tepat. Ia juga membincangkan senario aplikasi biasa dan nilai kejuruteraan praktikal. Artikel ini selanjutnya menganalisis teknik pembinaan utama dan trend pembangunan masa hadapan. Ia menyediakan rujukan untuk memilih dan menggunakan gantri pelancaran jambatan.

Apabila projek jambatan berkembang ke kawasan pergunungan, ngarai dan kawasan lintasan sungai, persekitaran pembinaan menjadi lebih kompleks. Kaedah pengangkatan tradisional tidak dapat memenuhi keperluan keselamatan dan kecekapan. Gantry pelancaran jambatan menawarkan keupayaan pendirian altitud tinggi dan kebergantungan pada rupa bumi rendah. Ia telah menjadi peralatan teras dalam pembinaan jambatan moden. Ia memainkan peranan yang tidak tergantikan dalam projek rupa bumi yang kompleks.

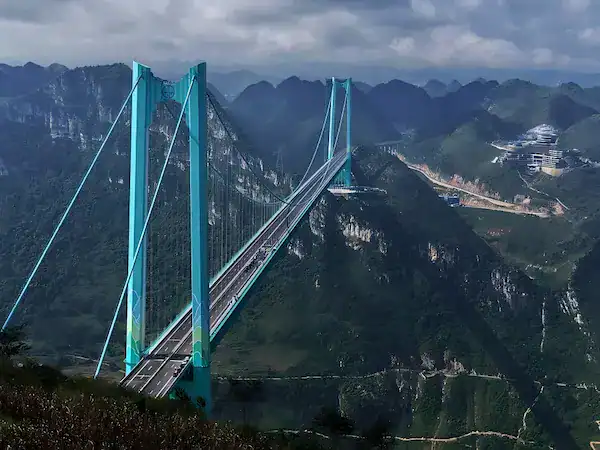

Cabaran Utama dalam Pembinaan Jambatan Rupa Bumi Kompleks

Di persekitaran pergunungan, ngarai dan sungai, pembinaan jambatan menguji prestasi kejuruteraan dan peralatan. Cabaran utama termasuk:

• Variasi rupa bumi yang besar dan ruang kerja yang terhad: Kawasan gunung dan ngarai kekurangan platform kerja yang rata. Ruang sempit menyekat penggunaan peralatan, sokongan dan pengangkutan.

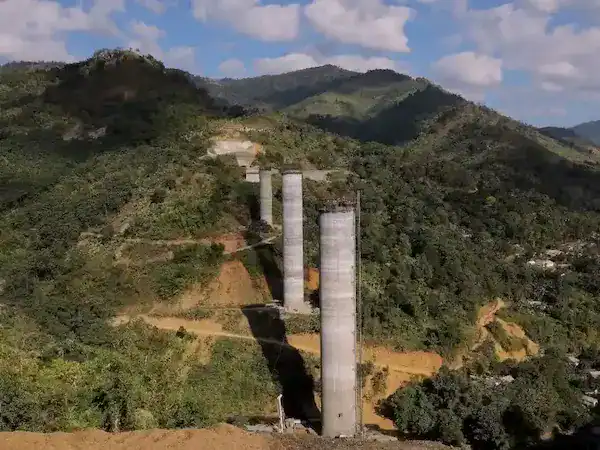

• Kesukaran mengangkat yang tinggi dan risiko keselamatan: Dalam pembinaan ngarai bertiang tinggi, rasuk diangkat pada ketinggian yang tinggi. Beban terampai terjejas oleh aliran udara, meningkatkan risiko kemalangan (Rujukan: Analisis Statistik Kemalangan Keselamatan Pembinaan Jambatan Global).
• Keperluan ketepatan tinggi untuk pengangkutan dan kedudukan: Jalan raya sempit dan tidak rata, menyukarkan pengangkutan rasuk. Kedudukan membujur dan melintang yang tepat adalah penting untuk kestabilan.
• Iklim dan kesan alam sekitar:Projek-projek altitud tinggi dan lintasan air menghadapi angin kencang, kabus dan hujan lebat. Faktor-faktor ini mempengaruhi jadual dan ketahanan peralatan.

Prinsip Kerja dan Jenis-jenis Gantry Pelancaran Jambatan

Gantry pelancaran jambatan bukan sekadar peralatan mengangkat. Ia adalah platform pembinaan mudah alih. Memahami operasinya memastikan kecekapan dalam rupa bumi yang kompleks.

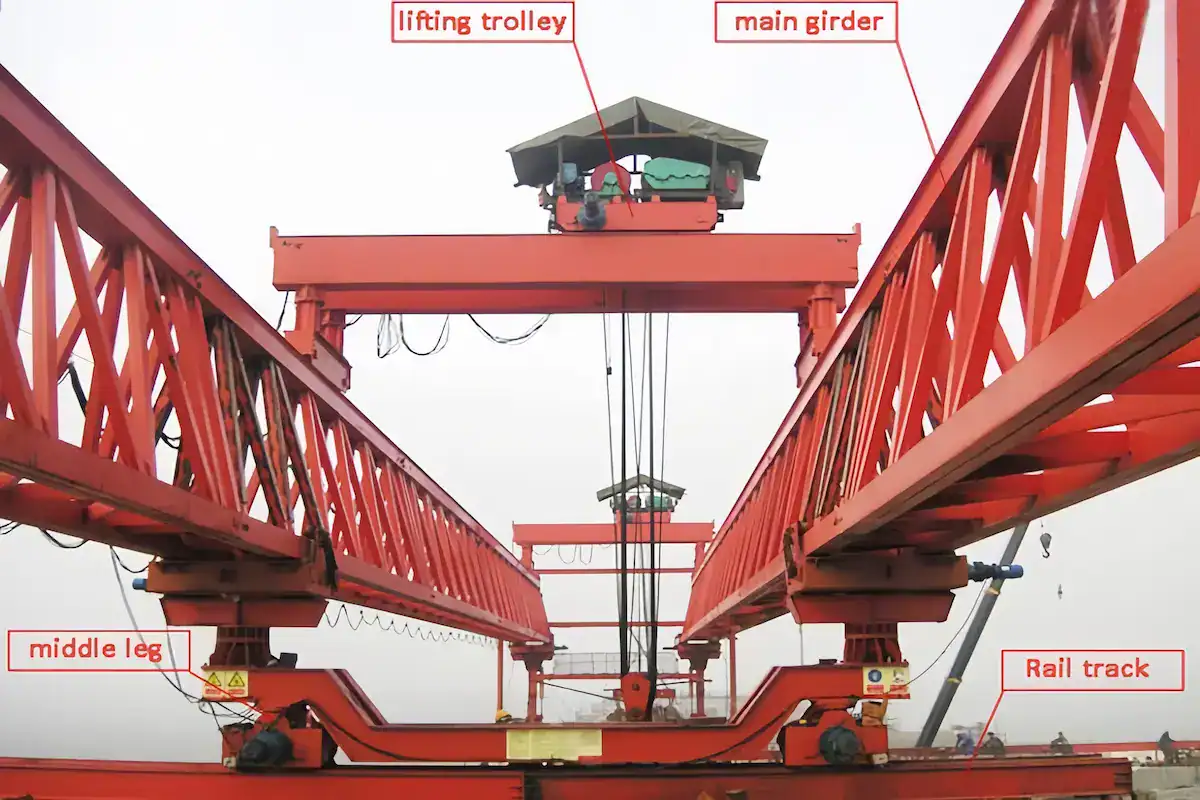

Struktur Asas dan Proses Kerja

Gantry pelancaran jambatan yang tipikal termasuk girder utama, kaki sokongan, troli pengangkat, sistem hidraulik dan sistem kawalan elektrik.

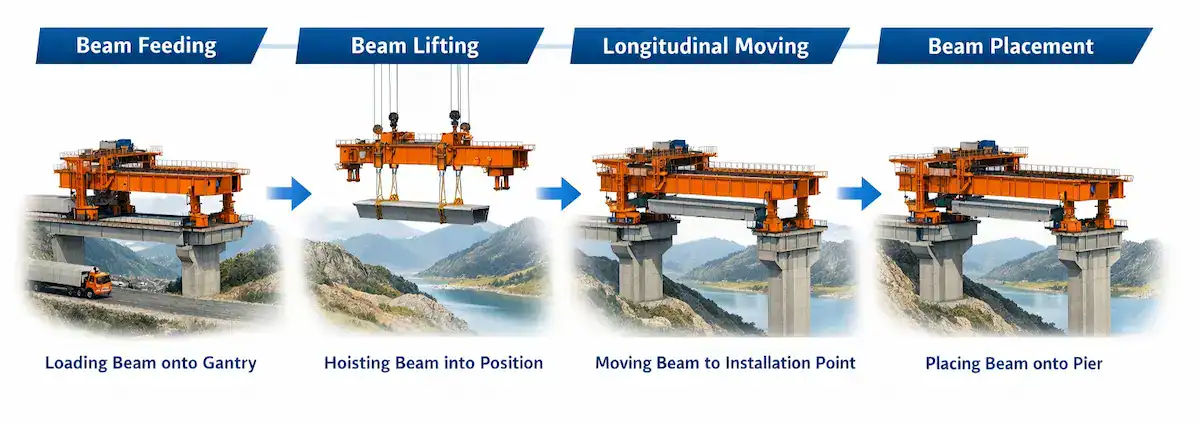

Kitaran kerjanya berikut: rasuk penyuapan, rasuk pengangkat, pergerakan membujur dan penempatan rasuk.

• Rasuk pemakanan: Pengangkut rasuk menghantar rasuk pratuang ke bahagian belakang gantry.
• Rasuk pengangkat: Troli itu mengangkat rasuk dan menggerakkannya di sepanjang girder utama.
• Lintasan rentang: Selepas satu rentang, gantry bergerak ke hadapan menggunakan kuasanya sendiri. Sokongan hadapan melintasi ke jeti seterusnya.
• Kedudukan yang tepat: Kaki hidraulik dan pelarasan troli memastikan penjajaran yang tepat dengan galas tiang.

Jenis Biasa

Dalam rupa bumi yang kompleks, tiga jenis utama biasanya digunakan:

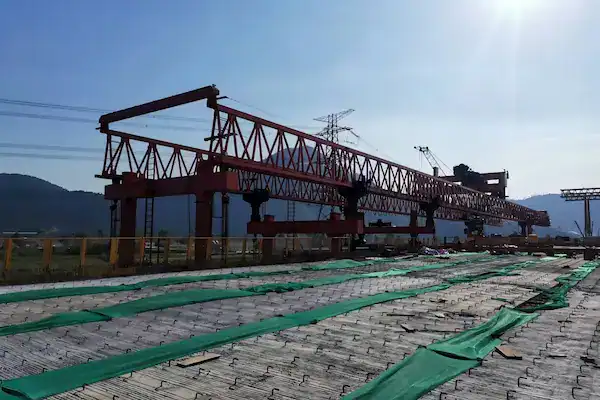

Gantri Pelancaran Jambatan Pelancaran Kendiri

• Ciri-ciri: Menggunakan sistem berjalan hidraulik tanpa rel.
• Kelebihan: Kebolehsuaian yang kuat terhadap cerun dan rupa bumi yang tidak rata.
• Struktur: Disokong oleh kaki hadapan, tengah dan belakang yang dipacu oleh silinder hidraulik.

Gantri pelancaran sendiri cemerlang dalam topografi ekstrem, mampu mengendalikan cerun membujur sehingga ±5%, cerun melintang sehingga ±4% dan jejari lengkung minimum seketat 300m.

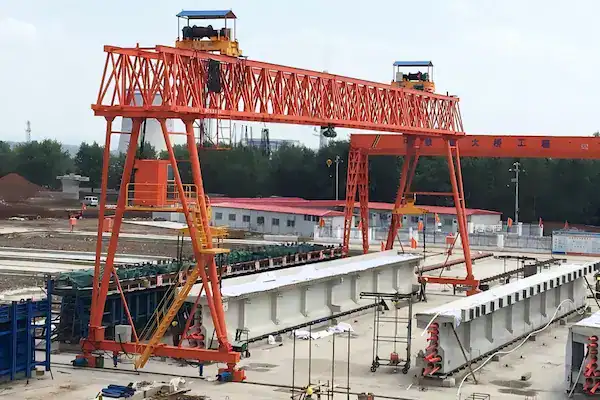

Gantry Pelancaran Jambatan Pengangkat Rasuk

• Ciri-ciri: Digunakan dalam halaman pratuang atau projek rentang besar.
• Kelebihan: Kapasiti angkat menegak yang kuat dan kestabilan yang tinggi. Sesuai untuk rasuk berat seperti rasuk-T dan galang kotak.

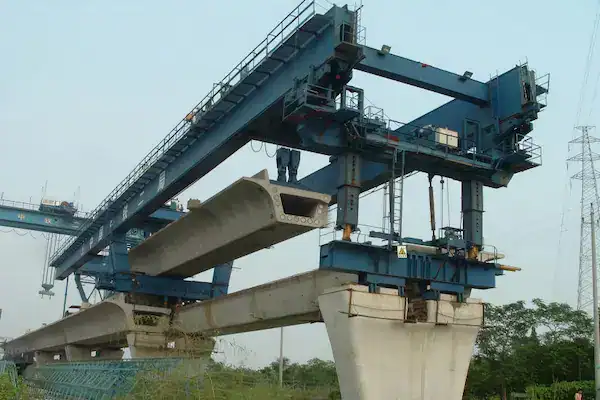

Gantry Pelancaran Jambatan Girder Berganda

• Ciri-ciri: Dua galang selari membentuk struktur rangka yang stabil.
• Kelebihan: Rintangan kilasan dan kestabilan angin yang sangat baik. Sesuai untuk jambatan melengkung dan persekitaran angin kencang.

Senario Aplikasi mengikut Jenis

Untuk membantu pemilik projek memilih model yang betul, kami membandingkan jenis rupa bumi yang berbeza dengan model yang disyorkan:

• Menghadapi jambatan condong yang mencabar atau jejari lengkung yang ekstrem?

Hantarkan lukisan jambatan anda kepada kami. Jurutera HSCRANE akan menyediakan Laporan Simulasi Pelancaran & Saiz Peralatan Tersuai percuma dalam tempoh 48 jam.

[Hantar Lukisan Projek Anda]

Peranan Utama Gantry Pelancaran Jambatan dalam Rupa Bumi Kompleks

A gantry pelancaran jambatan lebih daripada sekadar mesin pengangkat. Ia merupakan penyelesaian teras untuk kekangan rupa bumi dan kualiti pembinaan.

• Pembinaan rasuk altitud tinggi yang tepat:Di ngarai dan jeti yang tinggi, perataan hidraulik dan kawalan VFD memastikan penempatan yang tepat. Rasuk panjang diletakkan dengan ketepatan tahap milimeter walaupun terdapat had aliran udara dan penglihatan.
• Mengurangkan pergantungan pada keadaan tanah: Tidak seperti kren darat, ia menggunakan tiang yang telah siap sebagai sokongan. Ia beroperasi di atas dek jambatan, meminimumkan pergantungan pada cerun curam atau asas air yang dalam.
• Keselamatan dan kestabilan yang dipertingkatkan: Dilengkapi dengan sistem pengunci dan anti-terbalik. Mekanisme pengimbangan kendiri menahan beban angin dan anjakan tengah, memastikan operasi yang selamat.
• Kecekapan yang lebih tinggi dan jadual yang lebih pendek: Lintasan rentang automatik dan penyuapan rasuk membolehkan operasi berterusan. Walaupun di pergunungan, kekerapan pembinaan yang tinggi dapat mengurangkan masa pembinaan dengan ketara.

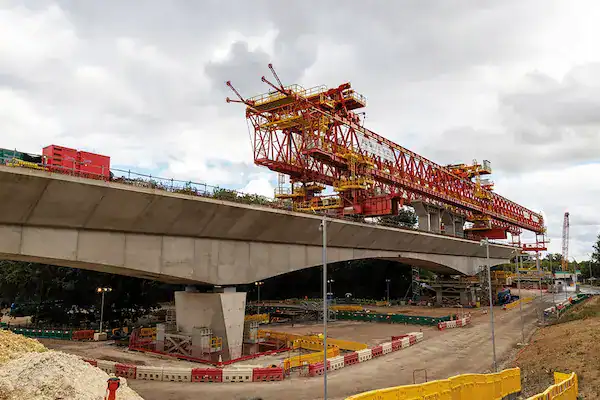

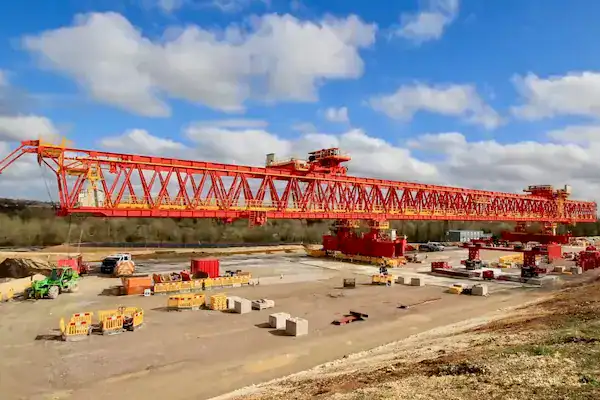

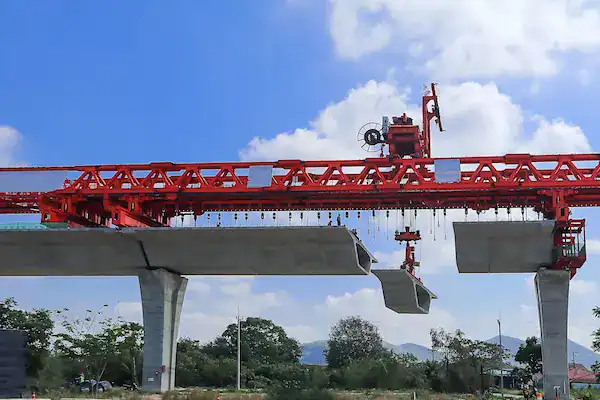

Senario Aplikasi Lazim

Risiko yang terlibat dalam pembinaan jambatan berbeza-beza bergantung pada persekitaran geografi. Mesin pembinaan jambatan, dengan bentuk strukturnya yang serba boleh dan kestabilan yang luar biasa, telah menjadi peralatan teras dalam senario berikut:

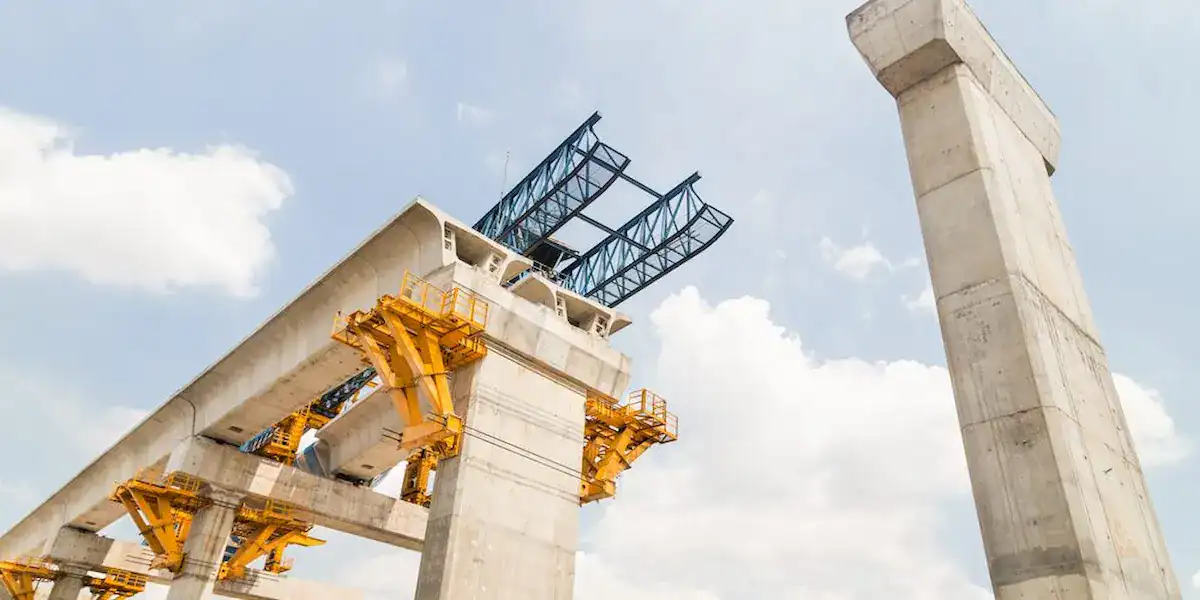

Teknik Pembinaan Utama untuk Gantry Pelancaran Jambatan

Dalam keadaan medan yang kompleks, peralatan canggih sahaja tidak mencukupi. Teknik piawai dan kawalan risiko yang ketat memastikan kejayaan projek.

Prinsip Pemilihan

Pemilihan yang betul adalah titik permulaan untuk pembinaan yang cekap. Pemilik projek mesti mematuhi prinsip teras berikut:

• Pemadanan keadaan kerja:Pilih berdasarkan rentang, berat rasuk dan keadaan cerun jambatan.
• Kebolehsuaian rupa bumi:Gunakan jenis pelancaran sendiri untuk lengkungan dan cerun. Gunakan jenis girder berganda untuk rentang dan ketinggian yang besar.
• Kebolehlaksanaan pengangkutan:Pastikan komponen yang telah dibongkar boleh melalui jalan dan terowong yang sempit.

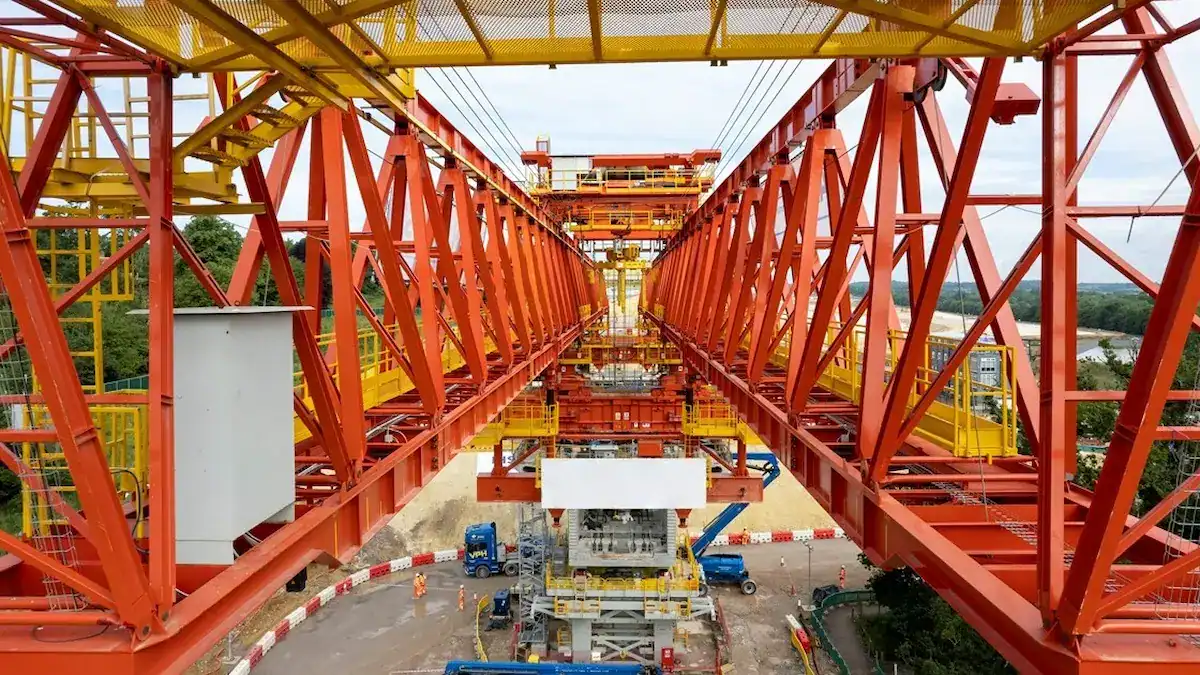

Titik Kawalan Utama Semasa Pendirian

Semasa pembinaan, aspek teknikal berikut mesti dipantau dalam masa nyata:

• Kestabilan sokongan:Sahkan kapasiti galas di bawah setiap sokongan sebelum pemasangan. Sokongan condong adalah dilarang sama sekali.
• Penyegerakan lintasan rentang: Sokongan hadapan, tengah dan belakang mesti bergerak secara serentak. Ini menghalang tegasan kilasan yang tidak normal.
• Ketepatan kedudukan pancaran:Gunakan stesen total atau alat laser untuk memastikan penjajaran aras milimeter dengan sokongan.

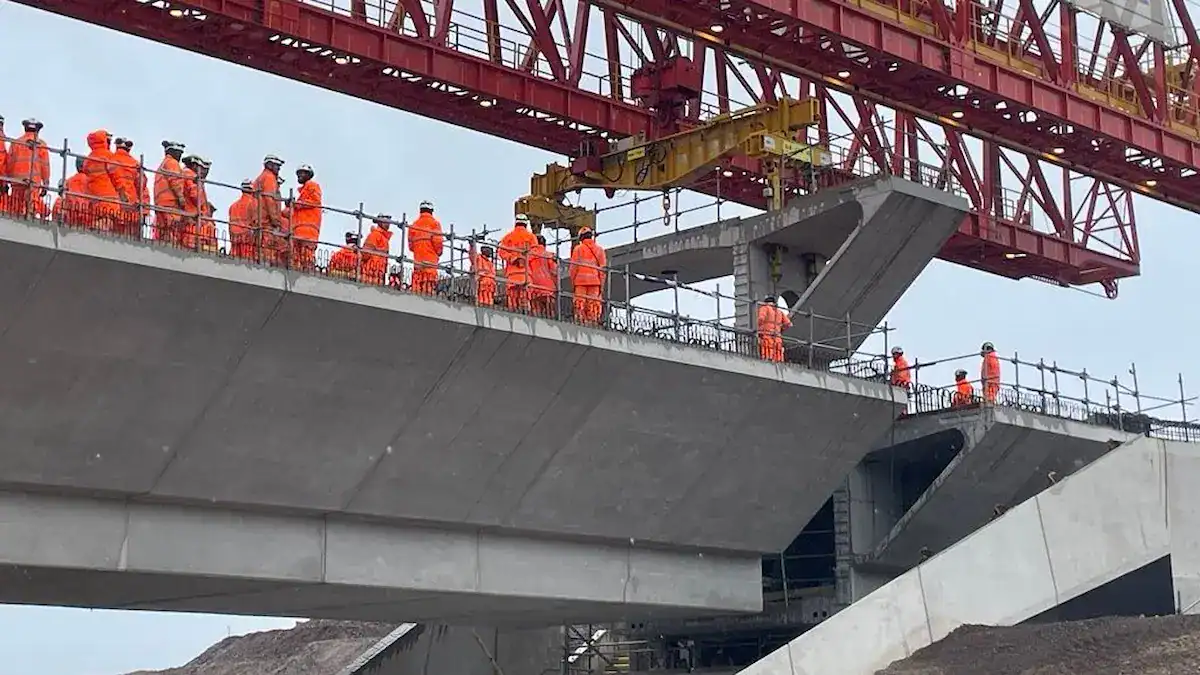

Pengurusan Keselamatan dan Langkah Kawalan Risiko

Keselamatan adalah penting dalam pembinaan rupa bumi yang kompleks. Langkah-langkah yang disyorkan termasuk:

• Perlindungan had berganda: Lengkapkan had perjalanan membujur, perlindungan beban lampau dan pengapit rel angin.
• Sistem pemantauan dinamik:Pantau kelajuan angin dan tekanan struktur dalam masa nyata.
• Ujian tanpa pemusnahan yang kerap: Periksa tali dawai, sistem hidraulik dan komponen elektrik secara berkala.

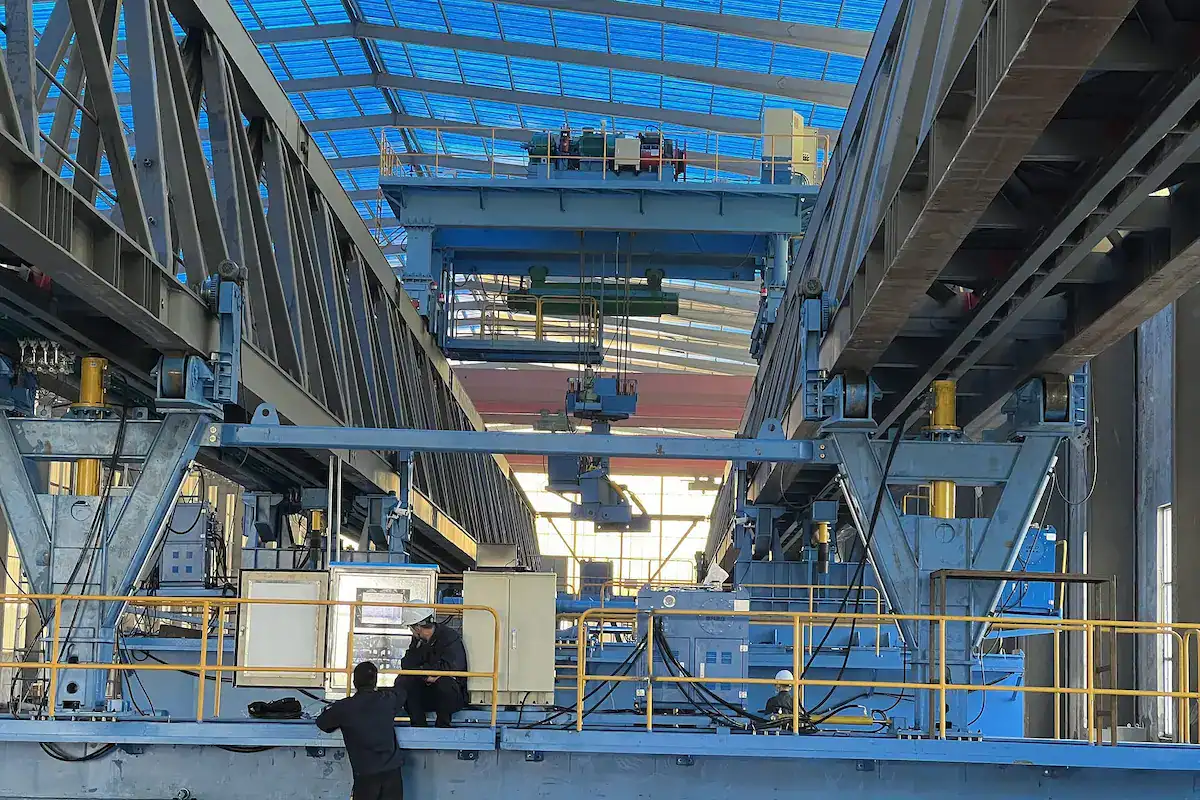

Trend dalam Automasi dan Teknologi Pintar

Dengan Industri 4.0, teknologi gantri pelancaran jambatan menjadi lebih pintar.

• Diagnostik jarak jauh: IoT membolehkan penghantaran data masa nyata dan analisis kerosakan jarak jauh.
• Penarafan dan kedudukan automatik: Sensor berketepatan tinggi melaraskan kaki sokongan secara automatik. Penyilangan rentang satu klik menjadi mungkin.
• Simulasi pembinaan digital: Model BIM mensimulasikan proses pemasangan terlebih dahulu. Ini membantu mengenal pasti dan mengelakkan potensi konflik.

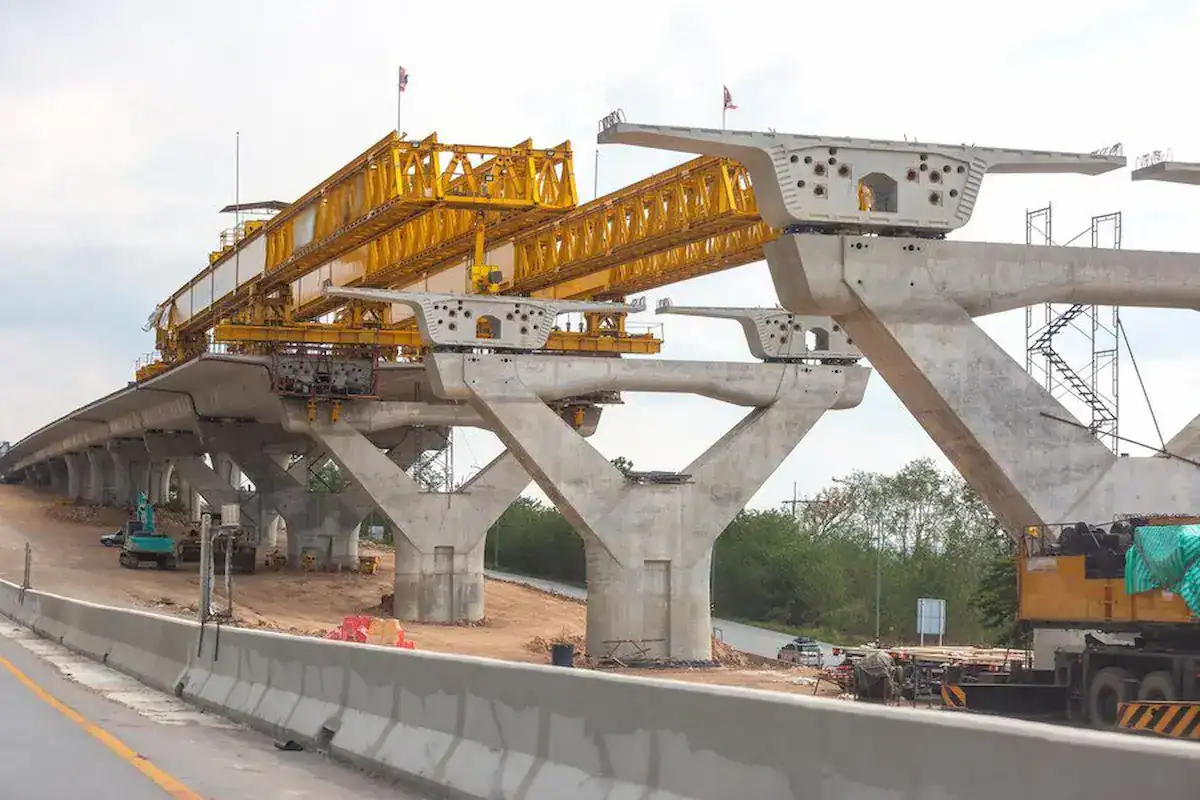

Kelebihan Gantry Pelancaran Jambatan HSCRANE

Sebagai penyedia peralatan pembinaan jambatan yang terkemuka, HSCRANE menyelesaikan cabaran kejuruteraan yang kompleks melalui inovasi. Gantry pelancaran jambatan kami menawarkan kelebihan berikut:

• Keupayaan reka bentuk tersuai:Penyelesaian yang disesuaikan untuk keadaan khas. Daripada jambatan lengkung gunung hingga projek lintasan laut, reka bentuk sepadan dengan rupa bumi dan struktur dengan tepat.
• Kapasiti dan kestabilan beban tinggi: Keluli aloi berkekuatan tinggi dan struktur kekuda yang dioptimumkan memastikan ketegaran dan rintangan kilasan. Sesuai untuk rasuk berat seperti galang kotak rel berkelajuan tinggi.
• Sistem kawalan lanjutan: VFD dan penyegerakan berbilang titik memastikan pergerakan membujur dan penempatan pancaran yang lancar. Antara muka digital meningkatkan kecekapan dan membolehkan kedudukan peringkat milimeter.
• Sistem keselamatan yang komprehensif:Termasuk pemantauan beban, had pergerakan, pengapit angin dan penguncian hidraulik. Pemantauan dinamik meminimumkan risiko semasa operasi altitud tinggi.
• Kecekapan tenaga dan produktiviti yang tinggi:Sistem pemulihan tenaga dan reka bentuk yang ringan mengurangkan penggunaan kuasa. Pemasangan dan penyilangan rentang yang pantas meningkatkan kecekapan pemasangan dan mengurangkan kos.
• Pengalaman projek yang luas:Terbukti dalam projek jambatan global. HSCRANE menyediakan sokongan kitaran hayat penuh daripada reka bentuk hingga panduan di tapak.

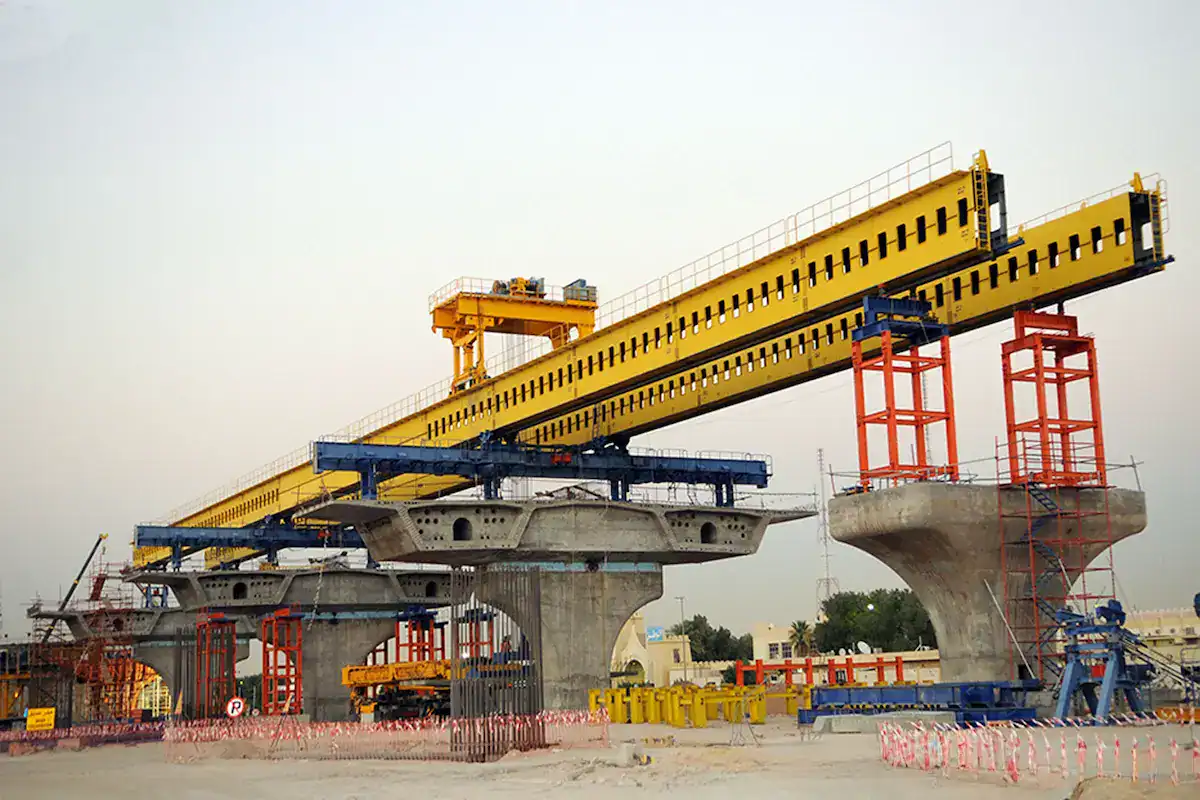

Trend Pembangunan Masa Depan

Ketika infrastruktur berkembang ke persekitaran yang lebih keras, teknologi gantri pelancaran jambatan sedang berkembang ke arah pendigitalan. Trend utama termasuk:

• Sistem pintar dan tanpa pemandu: Radar berketepatan tinggi, sistem penglihatan dan algoritma adaptif membolehkan pergerakan dan kedudukan autonomi. Operasi tanpa pemandu mengurangkan risiko dan ralat manusia.
• Teknologi hijau dan cekap tenaga:Pemulihan tenaga, motor magnet kekal dan bahan ringan mengurangkan pelepasan dan penggunaan tenaga. Pengurangan hingar menyokong kawasan sensitif alam sekitar.
• Pembinaan digital dan pemantauan jarak jauh:Dengan teknologi 5G dan digital twin, pengurus memantau status dan kemajuan peralatan dari jauh. Pengurusan berasaskan awan meningkatkan koordinasi dan penyelenggaraan.
• Pembangunan peralatan kebolehsuaian tinggi:Reka bentuk modular dan pelbagai fungsi menyesuaikan diri dengan jambatan lebar berubah-ubah, condong dan berjejari ketat. Bahan termaju meningkatkan prestasi dalam iklim ekstrem.

Secara ringkasnya, gantri pelancaran jambatan memainkan peranan penting dalam pembinaan jambatan di kawasan yang kompleks. Ia menangani cabaran di pergunungan, ngarai dan lintasan sungai. Kecekapan, kestabilan dan kebergantungan kawasan rendahnya mengatasi kaedah tradisional. Dengan kemajuan dalam automasi, pemantauan dan teknologi penjimatan tenaga, ia meningkatkan kecekapan, keselamatan dan kualiti. Ia memacu pembinaan jambatan ke arah pembangunan yang lebih pintar, lebih hijau dan lebih cekap.

Hubungi HSCRANE untuk Penyelesaian Tersuai Anda

Jika anda merancang projek jambatan yang kompleks, pakar HSCRANE sedia membantu. Kami menyediakan sokongan penuh daripada pemilihan peralatan hingga pemasangan.

[Hubungi Kami Sekarang] Biar kami bantu lancarkan projek anda dengan jayanya.

Bacaan Lanjut: Cara Mencapai Penjajaran Aras Milimeter pada Ketinggian

Dalam rupa bumi yang kompleks, sistem pergerakan melintang menentukan ketepatan penempatan rasuk. Ia mesti mengendalikan beban berat dan mengekalkan kestabilan di bawah angin kencang.

[Baca Lagi:] Reka Bentuk Sistem Pergerakan Gantry Pelancaran Jambatan: Teknologi & Prinsip Utama]

Dokumen ini hanyalah untuk rujukan sahaja. Operasi tertentu mesti mematuhi undang-undang dan peraturan tempatan serta manual peralatan dengan ketat.
