علامة CE ISO 9001 SGS ضمان هيكلي لمدة 10 سنوات

رافعة إطلاق الطريق السريع

حل فعال للغاية وقوي لتشييد الجسور، مصمم لإطلاق عوارض T و I مسبقة الصب بشكل آمن وسريع في مشاريع البنية التحتية للطرق السريعة.

100 طن - 300 طن سعة
20 م - 70 م فترة
±5% أقصى ميل
≥100 متر نصف قطر المنحنى الأدنى

توصيل سريع عالميًا · دعم هندسي على مدار الساعة طوال أيام الأسبوع · حاصل على شهادتي CE وISO

150+ المشاريع المنجزة
40+ الدول التي نخدمها
98% التسليم في الموعد المحدد
24/7 دعم المهندسين

ما هي رافعة إطلاق الرافعات على الطرق السريعة؟

تُستخدم رافعة إطلاق الجسور على الطرق السريعة كآلة متخصصة في بناء الجسور العلوية، مصممة لتجميع عوارض خرسانية مسبقة الصب. يستخدم مقاولو الطرق السريعة هذا الهيكل الضخم لرفع ونقل وتحديد مواقع أجزاء الجسر بدقة متتابعة. يضمن ذلك سرعة بناء الجسور جزءًا تلو الآخر، واستقرارًا فائقًا في مشاريع الطرق السريعة المرتفعة المعقدة حول العالم.

المواصفات الفنية

المعلمة المواصفات الهندسية
قدرة الرفع المقدرة 100 طن - 300 طن
طول الامتداد القابل للتطبيق 20 مترًا - 70 مترًا
أقصى ميل طولي حتى 5%
نصف قطر المنحنى الأفقي الأدنى ≥ 100 متر
سرعة الرفع (حمولة كاملة) 0 – 1.0 م/دقيقة
سرعة الإطلاق الطولية 0 – 3.5 م/دقيقة
سرعة الحركة العرضية 0 – 2.5 متر/دقيقة
التكوين الهيكلي جسر مزدوج / جسر على شكل خلية نحل
نوع العارضة المناسب عوارض على شكل حرف T، عوارض صندوقية، عوارض على شكل حرف I، عوارض على شكل حرف U، إلخ.
زاوية الانحراف ≤45°
مستوى مقاومة الرياح ضغط الهواء أثناء التشغيل: المستوى 6، ضغط الهواء أثناء عدم التشغيل: المستوى 11
مصدر الطاقة الرئيسي مولد ديزل / مصدر طاقة
مصدر الطاقة الرئيسي مولد ديزل / مصدر طاقة
نظام التحكم جهاز تحكم عن بعد لاسلكي / كابينة

سيناريوهات التطبيق

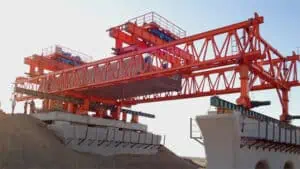

شبكات الطرق السريعة المرتفعة

شبكات الطرق السريعة المرتفعة

يقوم المقاولون بتركيب عوارض صندوقية خرسانية ضخمة بسرعة عبر شبكات الطرق السريعة الحضرية الواسعة.

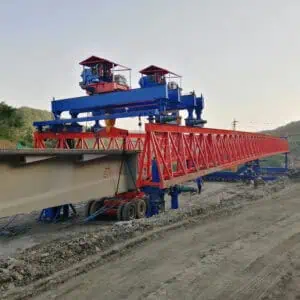

معابر وادي ديب

معابر وادي ديب

يقوم المشغلون بتركيب أجزاء الجسور الثقيلة بأمان عبر التضاريس الجبلية الوعرة باستخدام تسلسلات إطلاق دقيقة.

جسور علوية للتقاطع

جسور علوية للتقاطع

يقوم المهندسون بإنشاء تقاطعات الطرق السريعة المعقدة متعددة المستويات بكفاءة دون تعطيل حركة مرور المركبات النشطة على مستوى الأرض.

لماذا يختار المهندسون هذه المعدات

ميزة الفوائد الهندسية
مرونة في نطاق الحركة
يقوم جسر إطلاق الطريق السريع بضبط دعامته الرئيسية تلقائيًا. ويتكيف المشغلون بكفاءة مع المسافات المتغيرة بين الأرصفة.
توزيع الأحمال الديناميكي
تعمل الهياكل الإنشائية المتقدمة على توزيع الأحمال الخرسانية الضخمة بالتساوي، مما يمنع تماماً حدوث تركيزات خطيرة للإجهاد الميكانيكي.
تقنية الرفع المتزامن
تعمل الصمامات الهيدروليكية التناسبية على مزامنة رافعات الرفع المستقلة بشكل مثالي. ويحافظ جهاز بناء الجسور الخرسانية مسبقة الصب على توازن أفقي دقيق.
نظام الملاحة المنحني
تُسهّل آليات الانزلاق العرضية المفصلية اجتياز المنحنيات الضيقة للطرق السريعة بسلاسة. ويقوم المهندسون بتخصيص أرجل الدعم لتناسب الأشكال الهندسية المعقدة للطرق السريعة.
مراقبة السلامة الشاملة
تراقب شبكات PLC الذكية القوى الديناميكية باستمرار. ويوقف النظام عمليات الرفع فوراً عند حدوث أحمال زائدة مفاجئة.
مقاومة الرياح الديناميكية الهوائية
تتحمل العوارض ذات البنية الخلوية المُحسّنة رياح الوديان العاتية بأمان. وتضمن آلة تركيب عوارض الطرق السريعة ثباتًا مطلقًا ومستمرًا.

الأسئلة الشائعة

كيف تتكيف الآلات مع أطوال الامتدادات المتفاوتة بين دعامات الطرق السريعة غير المنتظمة؟
يقوم المهندسون بدمج أقسام الجمالون المعيارية وآليات الإزاحة الطولية القابلة للتعديل. ويقوم المشغلون بتعديل تكوين العارضة الرئيسية بسرعة لعبور مسافات الطرق السريعة المتفاوتة التي تتراوح من 30 متراً إلى 50 متراً بأمان.
ما هي أنظمة التوجيه التي تضمن إطلاقًا أماميًا آمنًا عبر المنحدرات الطولية الحادة للطرق السريعة؟
تستخدم الآلة أسطوانات رفع هيدروليكية شديدة التحمل وبكرات احتكاك آلية. يقوم نظام التحكم المنطقي القابل للبرمجة (PLC) بمزامنة الحركة الأمامية مع الحفاظ على استواء أفقي دقيق على المنحدرات الطولية 5%.
كيف تقوم رافعات التوزيع الأساسية بتأمين مختلف أشكال عوارض الصندوق الخرسانية؟
نقوم بتصميم مشابك هيدروليكية متعددة النقاط حسب الطلب. يقوم الفنيون بضبط المسافة بين أذرع التوزيع الطولية والعرضية بسرعة لتتناسب تمامًا مع أبعاد شبكة عوارض الطرق السريعة مسبقة الصب.
ما هي بروتوكولات السلامة التي تحكم عمليات الرفع أثناء هبوب رياح جانبية ساحلية شديدة؟
تقوم أجهزة قياس سرعة الرياح الرقمية المدمجة بمراقبة سرعة الرياح باستمرار. ويقوم جهاز التحكم المركزي تلقائيًا بقفل جميع رافعات الرفع وتفعيل مثبتات العواصف الميكانيكية عندما تتجاوز سرعة الرياح حدود السلامة التشغيلية.
كيف يتحكم المشغلون في التموضع العرضي خلال مرحلة تثبيت العارضة النهائية؟
يستخدم الفنيون وحدات تحكم صناعية لاسلكية مزودة بوظائف ضبط دقيقة تصل إلى مستوى المليمتر. وتعمل صمامات هيدروليكية تناسبية على تنظيم محركات الإزاحة العرضية لضمان تثبيت عوارض الخرسانة بدقة على محامل الركائز.
ما هو الوقت المعتاد للتسليم؟
تتراوح مدة التسليم القياسية بين 30 و45 يومًا، وذلك حسب المواصفات وجدول الإنتاج الحالي. ونقدم تاريخ تسليم محددًا مع كل عرض سعر.
هل تقدمون خدمات الدعم في التركيب والتشغيل؟
نعم. يمكن لفريقنا الهندسي السفر إلى موقع مشروعك للإشراف على التركيب، وتوفير التدريب لفريقك، وتشغيل المعدات. كما يتوفر الدعم الفني عن بُعد عبر الفيديو.
ما هي الضمانات التي تقدمونها؟
جميع معداتنا الإنشائية مزودة بضمان هيكلي لمدة 10 سنوات وضمان شامل لمدة سنتين يغطي عيوب التصنيع. تتوفر خيارات ضمان ممتد.
ما هي طرق الشحن المتاحة؟
نشحن إلى جميع أنحاء العالم عبر الحاويات (FCL/LCL)، أو الحاويات المسطحة للمكونات كبيرة الحجم، أو سفن الدحرجة (RO-RO) للمعدات ذاتية الدفع. تتوفر شروط التسليم FOB وCIF وDAP.
هل تقدمون حلولاً هندسية مخصصة؟
بالتأكيد. يعمل فريقنا الهندسي وفقًا لمواصفات مشروعك لتخصيص طول الامتداد وقدرة الرفع وأنظمة التحكم لتلبية متطلبات بناء الجسر الخاصة بك بدقة.

ألم تجد إجابتك؟ تواصل مع مهندسينا →

احصل على عرض سعر خلال 24 ساعة

املأ النموذج أدناه وسيقوم فريقنا الهندسي بالرد عليك بعرض أسعار مفصل.
