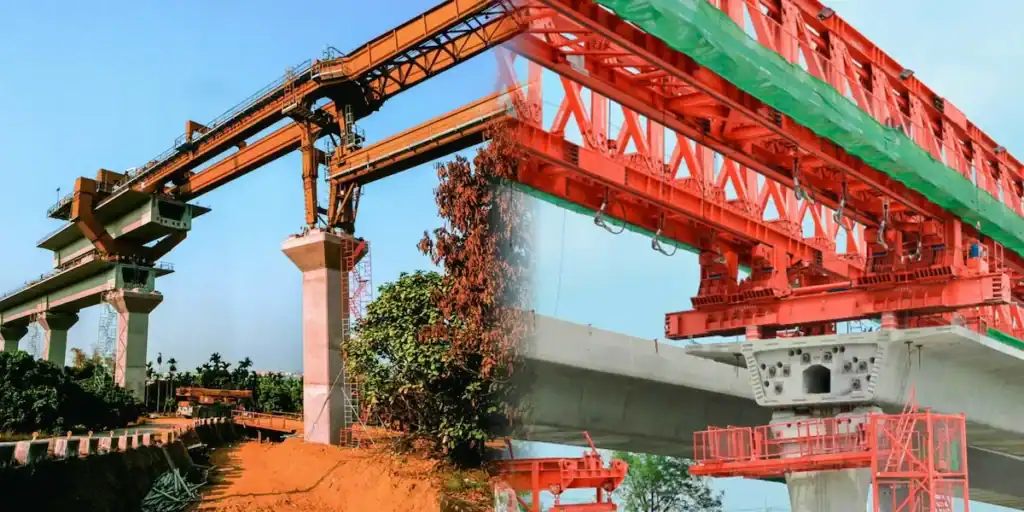

Solución de pórtico de lanzamiento de puentes: Métodos de lanzamiento segmentado frente a lanzamiento de tramo completo

Descripción general

Al pórtico de lanzamiento de puentes En cuanto a la obra, los problemas técnicos no son el mayor quebradero de cabeza. El verdadero problema radica en la selección incorrecta del equipo. El lanzamiento por segmentos y el lanzamiento de tramo completo son métodos comunes en la construcción de puentes. Muchos equipos se centran únicamente en los presupuestos de equipos antes de comenzar, ignorando las condiciones de transporte, las limitaciones del terreno y las garantías del cronograma del proyecto. Elegir un plan erróneo puede convertir incluso el equipo más avanzado en una carga, lo que ralentizará el progreso de la construcción. Presentamos dos métodos comunes de montaje de puentes: el lanzamiento por segmentos y el lanzamiento de tramo completo. Analizamos sus diferencias en eficiencia y control de costes, y comparamos la configuración del equipo, los puentes adecuados y la gestión del proyecto. Esto ayuda a contratistas y compradores a elegir el plan de pórtico de lanzamiento de puentes más apropiado.

¿Necesita una grúa pórtico para el lanzamiento de puentes para su proyecto?

HSBRIDGE ofrece sistemas de pórticos de lanzamiento de puentes segmentados y de tramo completo. También ofrecemos equipos de construcción de puentes personalizados. Brindamos asesoramiento experto en la selección de equipos según el tipo de puente, el tramo y el entorno.
[Contacte con los ingenieros de HCRANE.] Para obtener planos de proyecto y asesoramiento sobre la configuración de equipos gratuitos.

¿Por qué elegir el método de erección adecuado?

En proyectos reales, a menudo vemos a contratistas caer en una trampa. Creen que una gran grúa pórtico para puentes construye cualquier cosa. Esto no es cierto. Elegir el método de montaje adecuado nunca es una decisión sencilla. Se trata de equilibrar el cronograma, el presupuesto, el emplazamiento y el transporte. Forzar el montaje de un tramo completo en montañas con carreteras estrechas es un error. El coste de la carretera provisional por sí solo puede arruinar el proyecto. Por otro lado, utilizar el lanzamiento por segmentos para vías férreas largas y rectas de alta velocidad es lento. La lentitud exasperará al jefe de proyecto. Por lo tanto, antes de adquirir el equipo, debemos comprender a fondo estos dos métodos.

¿Qué es el lanzamiento segmentado?

En pocas palabras, el lanzamiento por segmentos es como construir con bloques en el aire. No se funde una viga completa en la planta, sino que se divide en segmentos cortos. Estos segmentos se transportan a la obra, donde una grúa pórtico los suspende, une y tensa.

• Principio de construcción: Una grúa pórtico para el lanzamiento de puentes segmentados funciona como una plataforma aérea. Eleva segmentos ligeros de hormigón prefabricado uno a uno. Estos segmentos suelen pesar entre 50 y 200 toneladas. La resina epoxi y la fuerza de pretensado los unen para formar un tramo completo.
• Proceso de construcción común:
  • Entrega de vigas: Los remolques de plataforma estándar transportan los segmentos por debajo o por detrás del pórtico de lanzamiento del puente.
  • Elevación y posicionamiento: El carro pórtico de lanzamiento del puente sujeta el segmento y lo eleva hasta la altura prevista.
  • Recubrimiento y ensamblaje: Se aplica una resina epoxi especial a la sección, la cual se ajusta con precisión al segmento anterior.
  • Tensado de cables: Una vez colgados todos los segmentos, se insertan los cables de acero de pretensado. A continuación, se tensa toda la estructura.
  • Bajada y movimiento: La viga completa aterriza sobre los pilares del puente. A continuación, la grúa de lanzamiento del puente se desplaza al siguiente tramo.
• Equipo de apoyo: Necesitas un pórtico de lanzamiento de puentes segmentados. También se necesitan transportadores de segmentos, herramientas de epoxi y gatos de pretensado.
• Tipos comunes de puentes: Requiere muy poco espacio y transporte. Es ideal para viaductos de transporte ferroviario urbano. Se adapta a pasos elevados que cruzan carreteras existentes y a terrenos montañosos con espacio limitado.

¿Qué es el lanzamiento integral?

A diferencia del delicado método segmentado, el lanzamiento de vigas de tramo completo se centra en la fuerza bruta. Este método consiste en fundir enormes vigas cajón directamente en la estación de construcción. Pueden pesar cientos o incluso miles de toneladas. Maquinaria pesada las transporta y eleva de una sola vez. Es el método principal en la construcción de trenes de alta velocidad en China.

• Transporte de vigas: Esta es la mayor dificultad de este método. Se requieren transportadores gigantes tipo neumático con cientos de ruedas. Estos transportan vigas enormes y se desplazan lentamente hasta el pórtico de lanzamiento del puente.
• Proceso de elevación:
  • Alimentación de vigas: El transportador envía la viga cajón al pórtico de lanzamiento del puente. Esto generalmente se realiza mediante alimentación trasera.
  • Elevación doble: Los polipastos delantero y trasero del pórtico de lanzamiento del puente elevan la viga. A continuación, el transportador de vigas abandona la zona de forma segura.
  • Traslado y descenso: La grúa pórtico de lanzamiento del puente ajusta con precisión la posición de la viga. La deposita exactamente sobre los apoyos del pilar.
  • Preparativos para la reubicación: Tras el aterrizaje, la grúa pórtico de lanzamiento del puente retrae sus patas. A continuación, avanza hasta el siguiente pilar del puente.
• Características de construcción: Se caracteriza por su alta eficiencia y calidad controlable. La producción estandarizada de elementos prefabricados elimina las juntas y mejora la resistencia general. Sin embargo, este método requiere una gran inversión. Es necesario invertir fuertemente en grandes plantas de prefabricación, así como en enormes transportadores y una grúa pórtico de lanzamiento de gran tamaño.
• Tipos de puentes adecuados: Es adecuado para ferrocarriles de alta velocidad en terrenos llanos y tramos estándar. También es ideal para accesos marítimos y viaductos de autopista de gran longitud.

Comparación exhaustiva: Lanzamiento segmentado frente a lanzamiento integral

Comparamos los indicadores clave de ambos métodos para los gerentes. Verifique los recursos de su proyecto con esta tabla.

Elemento de comparación	Lanzamiento segmentado	Lanzamiento de alcance completo
Eficiencia	Medio. Muchos pasos. Un tramo lleva días.	Muy alto. Alta automatización. 1-2 tramos diarios.
Inversión inicial	Bajo. Pesos ligeros y pórtico de lanzamiento de puente ligero. Patios más pequeños.	Muy alto. Requiere grúas pórtico pesadas para el lanzamiento de puentes, transportadores y patios costosos.
Costo de construcción	Altos costes laborales y de tiempo. Se necesitan trabajadores cualificados.	Coste bajo a escala. Ideal para trabajos continuos.
Requisitos de transporte	Flexible. Los segmentos pequeños se adaptan a carreteras y curvas normales.	Estricto. Los componentes de gran tamaño necesitan carreteras anchas y radios de curvatura enormes.
Requisitos del sitio	Adaptable. Funciona tanto en ciudades densamente pobladas como en montañas escarpadas.	Alto. Necesita patios planos y abiertos cerca del terreno.
Precisión de la construcción	Un trabajo exigente. Requiere una precisión milimétrica en la igualación de las piezas y un control preciso de la tensión.	Sencillo. Prefabricado en su totalidad. Solo importa la precisión en la colocación.
Configuración del pórtico	Se centra en el control síncrono multipunto y el posicionamiento de precisión 3D.	Se centra en la capacidad de carga, la resistencia al viento y la rigidez estructural.
Tramo aplicable	Flexible. Se adapta a diferentes longitudes (de 30 m a 80 m) y secciones transversales variables.	Estandarizado. Se utiliza para tramos estándar como 24 m, 32 m y 40 m.
Seguridad	Trabajos en altura de alto riesgo. Énfasis en la prevención de caídas y la seguridad en el uso de la tensión.	Riesgos asociados al izamiento de cargas pesadas. Supervisar la estabilidad del pórtico de lanzamiento del puente y del transportador.
Tipos de puentes adecuados	Ferrocarril urbano, viaductos variables, curvas de montaña, pasos elevados.	Ferrocarril de alta velocidad, largos viaductos rectos, accesos marítimos.

Consejo del ingeniero: En primer lugar, hay que considerar la escala del proyecto. Los proyectos pequeños se enfrentan a elevadas pérdidas por depreciación de los equipos. En el caso de líneas ferroviarias de alta velocidad de larga distancia, el tiempo ahorrado genera enormes beneficios.

¿Qué proyectos de puentes se adaptan mejor a cada método?

En proyectos reales, ningún método se adapta a todos los escenarios. Descubre qué camino se ajusta mejor a tu proyecto:

• Transporte ferroviario urbano: Campo de pruebas ideal para el lanzamiento de segmentos. El trabajo urbano evita el cierre de carreteras. Los segmentos pequeños se pueden transportar de noche en camiones de plataforma. Esto apenas afecta al tráfico diurno. Además, se adapta perfectamente a rampas urbanas complejas y curvas pronunciadas.
• Puentes ferroviarios de alta velocidad: Ideal para el lanzamiento de puentes de gran envergadura. El ferrocarril de alta velocidad exige un control estricto del asentamiento del puente y de su resistencia general. Las vigas cajón prefabricadas estandarizadas ofrecen la máxima estabilidad. Para tramos largos de decenas de kilómetros, esta robusta línea de producción maximiza la velocidad de construcción.
• Viaductos de carreteras: La elección dependerá de la envergadura del proyecto. Para viaductos principales estándar que se extienden a lo largo de decenas de kilómetros en llanuras, el lanzamiento de tramo completo resulta más rentable. Sin embargo, el lanzamiento por segmentos ofrece mayor flexibilidad para cruzar carreteras, vías férreas o tramos variables ya existentes.
• Puentes de montaña: A menudo, el lanzamiento por segmentos es la única opción. El terreno montañoso es accidentado. Transportadores de tramo completo de cientos de toneladas no pueden acceder al lugar. Lo mejor es dividir el puente en secciones para transportarlo cuesta arriba. Luego, la grúa pórtico de lanzamiento realiza el ensamblaje aéreo para superar las limitaciones del terreno.
• Puentes que cruzan ríos y mares: Los puentes de acceso suelen utilizar el lanzamiento de tramo completo. Los entornos costeros o que cruzan ríos presentan fuertes vientos y alta humedad. El montaje aéreo a largo plazo conlleva altos riesgos. Es preferible prefabricar vigas de mil toneladas en las bases traseras. Posteriormente, maquinaria pesada las coloca de una sola vez para mayor seguridad y eficiencia.

¿Cuáles son los diferentes requisitos para el pórtico de lanzamiento del puente?

Los diferentes métodos determinan directamente los diferentes genes de los equipos. Los equipos de compras deben comprender los puntos de venta principales de cada uno. pórtico de lanzamiento de puentes tipo.

Características del pórtico de lanzamiento de puente segmentado

Este equipo no soporta cientos de toneladas de peso muerto. En cambio, realiza un trabajo de ensamblaje delicado y preciso.

• Mecanismo de elevación: Debe agarrar, voltear y mover segmentos individuales dentro de rangos pequeños. Por lo tanto, generalmente cuenta con dos o más carros elevadores independientes para realizar movimientos flexibles.
• Posicionamiento de precisión: Esta es la tecnología clave. Tras la aplicación de la resina epoxi, la precisión en el emparejamiento de los segmentos debe alcanzar el nivel milimétrico. El pórtico de lanzamiento del puente debe ofrecer funciones de ajuste fino 3D y rotación 6D.
• Control síncrono multipunto: Cuando una docena de segmentos cuelgan simultáneamente de la viga principal, el sistema de control debe actuar. Este sistema garantiza una fuerza equilibrada en los múltiples cabrestantes, lo que evita deformaciones por torsión de la viga guía y accidentes.
• Diseño modular: Para facilitar los traslados en zonas montañosas estrechas o ciudades congestionadas, el equipo es modular. Las vigas principales y las patas se conectan mediante pasadores para facilitar el transporte en camión y el montaje rápido.

Características del pórtico de lanzamiento de puentes de envergadura completa

Este equipo es una auténtica bestia de acero. Su objetivo principal es mover grandes cantidades de peso de forma segura.

• Capacidad de carga masiva: La capacidad de elevación suele superar las 500 a 1000 toneladas. Esto exige una rigidez extrema para la viga principal del pórtico de lanzamiento del puente. Asimismo, requiere una alta resistencia a la presión para los sistemas hidráulicos y elevados factores de seguridad para los cables de acero.
• Estructura de gran envergadura: Para erigir vigas cajón de ferrocarril de alta velocidad de más de 32 o 40 metros, el equipo requiere una gran longitud de voladizo. El pórtico de lanzamiento del puente debe resistir firmemente la deflexión hacia abajo durante el traslado.
• Alta estabilidad: El transporte de cargas pesadas sobre pilares altos genera un centro de gravedad elevado. Por lo tanto, el equipo debe contar con dispositivos antivuelco, patas cilíndricas de alta resistencia y una excelente resistencia al viento. Esto garantiza su estabilidad incluso cuando el centro de gravedad está desequilibrado.
• Capacidad de erección rápida: Para que coincida con el funcionamiento de la línea de montaje, la alimentación, el izado síncrono con doble carro y el descenso longitudinal deben ser fluidos. Esto minimiza el tiempo de inactividad del pórtico de lanzamiento del puente sobre la calzada.

¿No está seguro de qué método de montaje se adapta mejor a su proyecto?
Una cosa es la teoría, pero las obras de construcción reales presentan muchas variables.
HSBRIDGE cuenta con una amplia experiencia en el diseño de equipos para la construcción de puentes. Ofrecemos mucho más que equipos; proporcionamos planes de ingeniería viables. Si se enfrenta a condiciones de transporte extremas, plazos ajustados o puentes complejos, podemos ayudarle. Evaluaremos y recomendaremos soluciones de pórticos de lanzamiento de puentes más económicas y eficientes.
[Haga clic aquí para completar los parámetros iniciales de su proyecto (como tipo de puente, luz máxima, peso de la viga).]. El equipo de ingeniería de HSBRIDGE le proporcionará asesoramiento exclusivo sobre la configuración de los equipos y presupuestos iniciales en un plazo de 24 horas.

¿Cómo seleccionar el pórtico de lanzamiento de puentes adecuado según las condiciones del proyecto?

Seleccionar el equipo consiste esencialmente en calcular los costos económicos totales. A menudo les decimos a nuestros clientes que no se limiten a consultar presupuestos en papel. Deben evaluar el equipo en el entorno de construcción específico. Por ello, hemos creado una tabla de decisión para la selección. Los gerentes de proyecto pueden comparar directamente sus situaciones con la siguiente tabla:

Factor de decisión principal	Pórtico de lanzamiento de puente segmentado	Pórtico de lanzamiento de puente de envergadura completa
Tramo del puente	Tramos variables o que incluyen tramos no convencionales (como 45 m, 60 m, sección transversal variable).	Tramos altamente estandarizados (como tramos estándar uniformes de 32 m o 40 m).
Peso de la viga	El peso de cada segmento es ligero (normalmente entre 50 y 200 toneladas).	El peso total de la viga es enorme (normalmente entre 500 y 1200 toneladas o incluso más).
Obra en construcción	Lugares extremadamente limitados, como zonas urbanas densamente pobladas o lugares que carecen de jardines.	Terreno suficiente para construir grandes patios de fundición y almacenamiento llanos.
Calendario de construcción	Horario relajado, o menos tramos en total, sin buscar una velocidad extrema.	Plazos de entrega muy ajustados, que requerían el montaje en cadena de 1 a 2 tramos diarios.
Consideraciones presupuestarias	El reducido volumen total del proyecto no puede diluir los costes de los equipos pesados y la infraestructura.	Los proyectos de gran envergadura tienen efectos de escala que diluyen enormemente los costes de cada tramo individual.
Condiciones de transporte	Las carreteras estrechas con poca capacidad solo permiten el transporte con remolques estándar.	Puede construir carreteras especiales de alta resistencia para transportadores gigantes de múltiples ruedas.

Puente HS Ventajas del producto: Pórtico de lanzamiento de puentes

En el sector de la maquinaria pesada para puentes, la tolerancia a fallos es prácticamente nula. Puente HS‘La confianza de la empresa no se basa únicamente en planos. Proviene de la experiencia en combate en cientos de emplazamientos globales y de estándares estrictos.

• Línea de productos de Rich Bridge Equipment: Ofrecemos desde equipos segmentados de 40 toneladas hasta pórticos de lanzamiento de puentes ferroviarios de alta velocidad de 1200 toneladas. Desde carretillas pórtico hasta transportadores pesados, proporcionamos soluciones integrales llave en mano. Esto evita discusiones innecesarias entre proveedores.
• Diseño estructural de alta fiabilidad: Las vigas principales están fabricadas con acero ligero de alta resistencia. Esto reduce el peso propio y disminuye las cargas adicionales sobre los pilares. Además, proporciona una amplia redundancia de seguridad para la rigidez torsional y frente al viento.
• Sistema de control inteligente: Olvídese de depender únicamente de la intuición del operador. El control PLC estándar garantiza un izamiento síncrono de alta precisión para múltiples cabrestantes. Los errores se mantienen a nivel milimétrico. Las pantallas visuales integran la monitorización del viento, los límites de carga y las alarmas de deflexión en tiempo real.
• Estricto cumplimiento de las normas internacionales: Nuestros equipos no se fabrican a ciegas. Nos basamos rigurosamente en los mejores códigos de ingeniería europeos y estadounidenses. Esto garantiza una entrada sin problemas en el mercado internacional.
  • FEM 1.001 (3.ª edición): Código europeo de diseño mecánico para grúas. Aplicamos rigurosamente las cláusulas 3 y 8 para los cálculos de fatiga. Esto garantiza una vida útil ultralarga en operaciones de alta frecuencia y carga máxima.
  • EN 13001-1 / EN 13001-2: Normas europeas de seguridad general para el diseño de grúas. Nuestros diseños de seguridad eléctrica y resistencia al viento cumplen plenamente con sus estrictos requisitos.
  • ISO 9001:2015: Certificación del sistema de gestión de calidad de proceso completo. Todas las soldaduras de núcleo se someten a ensayos no destructivos (END) según la norma 100%.
• Red global de ejecución de proyectos: Desde las húmedas selvas tropicales del sudeste asiático hasta los áridos entornos de Oriente Medio, nuestros ingenieros ofrecen servicios integrales. Esto incluye la supervisión de equipos, trámites aduaneros, transporte, montaje y capacitación operativa.

Puente HS Casos clásicos de construcción de puentes

Caso 1: Proyecto de lanzamiento integral de una línea ferroviaria de alta velocidad

• Descripción general del proyecto: Un proyecto ferroviario de alta velocidad emblemático del sudeste asiático. Los puentes superan los 601 TP3T, con una velocidad de diseño de 350 km/h. Requiere 845 tramos de vigas cajón estándar de doble vía de 32 m.
• Configuración del equipo: Pórtico de lanzamiento de puentes de envergadura completa de 900 t (1 unidad). Transportador de neumáticos de 900 t (1 unidad) + grúa pórtico de 900 t (2 unidades).
• Dificultades de construcción: Calendario extremadamente apretado. El clima de la selva tropical provoca frecuentes tormentas eléctricas y jornadas laborales reducidas. Algunos tramos presentan enormes dificultades para el botadura de puentes en pendientes del 20%.
• Resultados del proyecto: La grúa pórtico de lanzamiento del puente HSBRIDGE cuenta con una gran resistencia al ascenso y al viento. Estableció un récord de 52 tramos en un mes, lo que permitió al equipo del proyecto finalizarlo 25 días antes de lo previsto.
• Opinión del cliente: “Puente HS El equipo funciona de manera muy estable durante las operaciones en pendientes pronunciadas. Los sistemas de frenado y ajuste fino son excelentes. Los ingenieros de posventa prácticamente convivieron con nosotros en la obra. Garantizaron el buen desarrollo de esta línea principal.” — Gerente del Departamento de Equipos y Materiales del Proyecto

Caso 2: Proyecto de ensamblaje de segmentos de carretera de montaña

• Antecedentes del proyecto: Una autopista que atraviesa altas montañas y profundos valles. El tablero del puente se eleva 65 metros sobre el fondo del valle. La luz máxima es de 60 metros. Se necesitan ensamblar 2100 segmentos de hormigón prefabricado.
• Desafíos de la construcción: Los caminos de montaña accidentados impiden el paso de maquinaria pesada. El trazado del puente es complejo, con curvas de radio reducido y pendientes pronunciadas. Esto exige una precisión de alineación 3D extremadamente alta para el empalme de segmentos.
• Puente HS Soluciones: Hemos personalizado un pórtico elevador segmentado de 150 toneladas para el lanzamiento de puentes. El equipo utiliza conexiones modulares mediante pasadores. Se transporta en lotes mediante camiones estándar para su montaje en montaña. El carro elevador incorpora un sistema de ajuste fino de la postura en 6D.
• Aumento de la eficiencia: En comparación con los andamios tradicionales, se ahorraron más de 401 toneladas métricas en costes de acero temporal. Además, se redujo el tiempo de montaje de un solo tramo a entre 5 y 7 días.
• Resultados del proyecto: Logró un cierre aéreo sin errores en alineaciones complejas. Su excelente capacidad de elevación síncrona multipunto garantizó la ausencia total de accidentes a gran altura.

Conclusión

Un antiguo dicho de la ingeniería reza: no existe un método perfecto, solo el plan más adecuado para cada emplazamiento. El lanzamiento por segmentos ofrece precisión y flexibilidad. El lanzamiento de tramo completo busca la máxima eficiencia y soporta cargas pesadas. Cada método tiene características distintivas y su ámbito de aplicación óptimo.

Los contratistas deben revisar minuciosamente sus recursos antes de adquirir equipos. Deben verificar los tipos de puentes, los cambios de tramo, las rutas de transporte, los plazos estrictos y el presupuesto total. Esta es la única manera de tomar la decisión correcta. Elegir el pórtico de lanzamiento de puentes adecuado impulsa el progreso del proyecto. Permite controlar los costos ocultos y protege la calidad y la seguridad del proyecto. Necesita un proveedor de equipos que comprenda tanto la tecnología como las obras de construcción.
