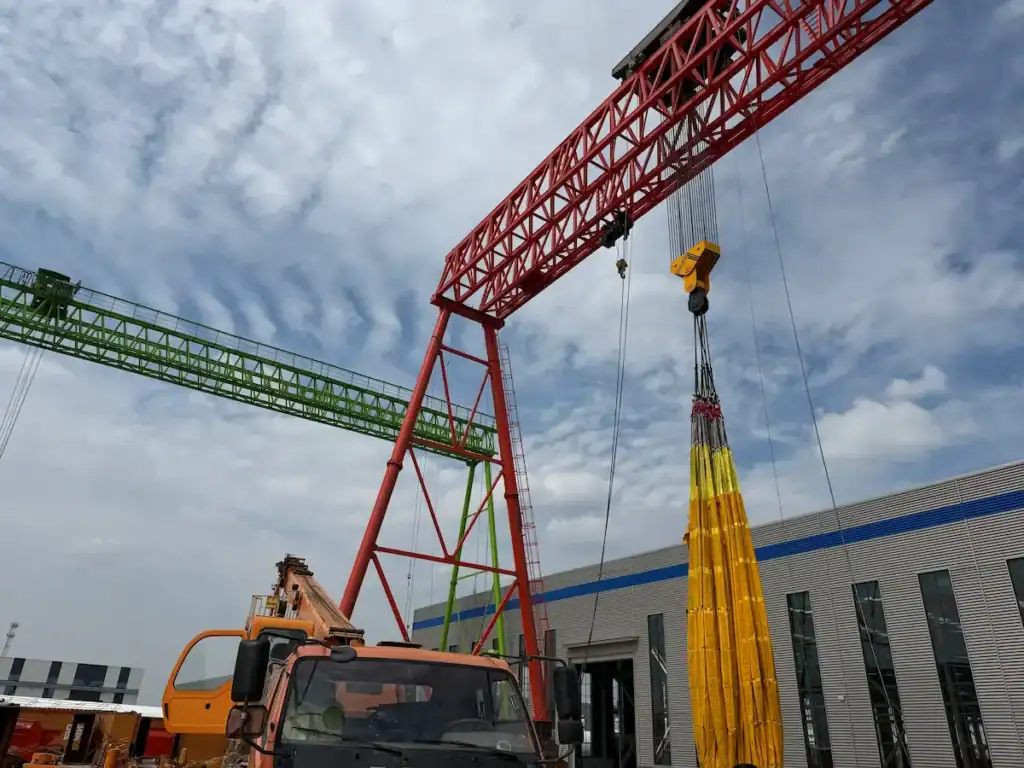

HSCRANE 320 Tonluk Kafesli Portal Vinç, Yük Testini Başarıyla Geçti

İle Anni Zhang • Vinç ve Ağır Ekipman İhracat Uzmanı · 26 Haz 2026 · 4 dakika okuma süresi

Son zamanlarda, bir 320 tonluk kafes kirişli portal vinç HSCRANE tarafından üretilen bu vinç, fabrika yük testini başarıyla geçti. Tüm performans göstergeleri tasarım gereksinimlerini karşıladı. Bu, gelecekteki kurulumlar ve resmi kullanım için sağlam bir temel oluşturmaktadır.

HSCRANE 320 Tonluk Kafesli Portal Vinç, Yük Testini Başarıyla Geçti

Proje Arka Planı

Bu proje, büyük bir çelik yapı ve prefabrik bileşen üretim üssüne hizmet vermektedir. Büyük çelik kirişlerin ve köprü bileşenlerinin kaldırılması, taşınması ve istiflenmesini sağlar. Ayrıca rüzgar enerjisi ekipmanları ve ağır çelik bileşenlerinin taşınmasında da kullanılır. Müşterinin üretim ölçeği genişledikçe, daha yüksek kaldırma kapasitesi ve açıklık gereksinimi ortaya çıktı. Ayrıca daha iyi operasyonel stabilite ve rüzgar direnci performansı da gerekiyordu. Müşteri ihtiyaçlarını karşılamak için HSCRANE, 320 tonluk bir kafes kirişli portal vinci özelleştirdi. Kafes kiriş yapısı, hafiflik, yüksek rijitlik ve düşük rüzgar direnci sunar. Ayrıca üretim ve taşıma kolaylığı sağlar. Geniş açık alanlar, limanlar, köprü prefabrik alanları ve ağır atölyeler için uygundur.

Kafesli Portal Vinçlerin Ana Parametreleri

Bu yük test cihazının başlıca teknik parametreleri aşağıdaki gibidir:

Öğe	Parametre
Ürün Adı	320 tonluk çift kirişli kafes vinç
Nominal Kaldırma Kapasitesi	320t
Kaldırma Yüksekliği	18m
Span	42 metre
Çalışma Görevi	A5
Kaldırma Hızı	0,8–3,2 m/dak (VFD)
Vinç Seyahat Hızı	5–40 m/dak (VFD)
Tramvay Seyahat Hızı	2–20 m/dak (VFD)
Güç Kaynağı	380V / 50Hz / 3 Faz
Kontrol Modu	Kablosuz uzaktan kumanda + kabin kontrolü
Koruma Sınıfı	IP55
Çalışma Ortamı	-20°C ila +40°C
Güvenlik Cihazları	Aşırı yük sınırlayıcı, yükseklik sınırlayıcı, hareket limiti, tampon, rüzgar geçirmez ray kelepçesi, anemometre, acil durdurma düğmesi, sesli ve ışıklı alarm sistemi vb.

Kafes kirişli portal vinç, sonlu eleman yapısı optimizasyon tasarımını benimser. Yüksek mukavemetli çelik ve yüksek performanslı VFD sistemi kullanır. Bu sayede istikrarlı kaldırma, hassas konumlandırma ve düşük enerjili çalışma sağlanır.

Sıkı Yük Testi Süreci

Tasarım standartlarını sağlamak için HSCRANE, ulusal ve sektör standartlarına sıkı sıkıya bağlı kalarak eksiksiz bir yük testi planı geliştirdi.

Yüksüz test: Öncelikle kaldırma, vinç ve taşıma arabası mekanizmalarını ve güvenlik cihazlarını kontrol edin. Ekipmanların anormal gürültü veya titreşim olmadan sorunsuz çalıştığından emin olun.

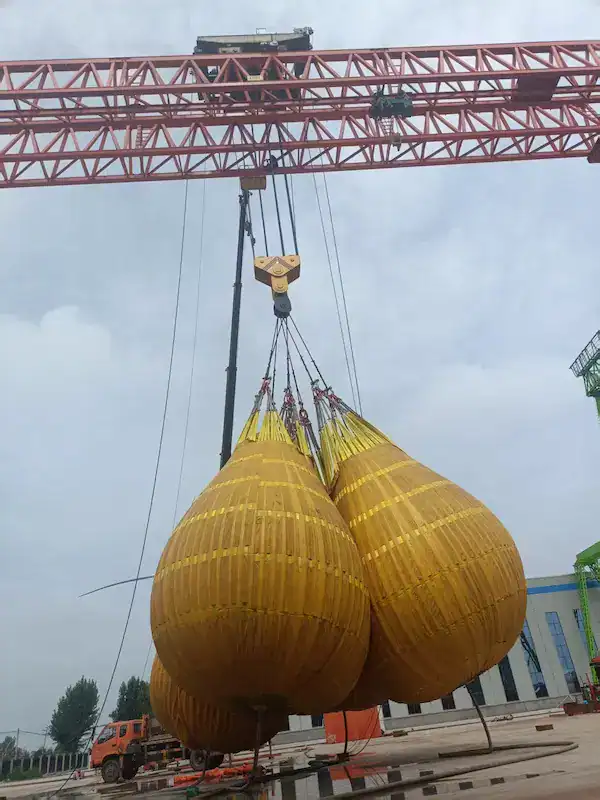

Nominal yük testi: Ardından, 320 tonluk test yükünü kaldırın. Sürekli kaldırma, indirme, hareket etme ve frenleme hareketleri gerçekleştirin. Tüm mekanizmalar sorunsuz çalıştı. Motorlar, elektronik kontroller ve çelik yapılar normal şekilde çalıştı.

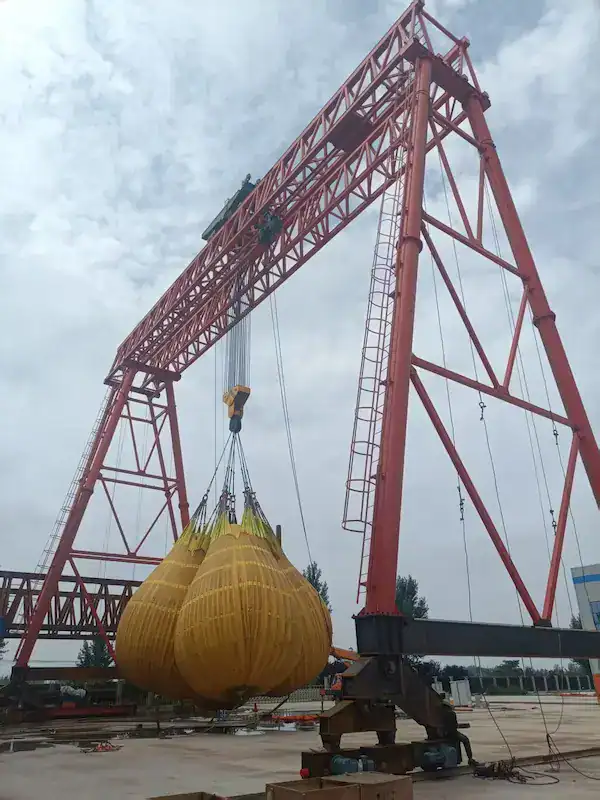

125% statik yük testi: Son olarak, endüstri spesifikasyonlarına uygun olarak 400 tonluk bir test yükü kaldırın. Belirtilen yükseklikte belirli bir süre boyunca tutun. Ana kirişin sehim değeri, yapısal deformasyon ve kaynak durumu tasarım gereksinimlerini karşıladı. Ana yapıda yük boşaltıldıktan sonra kalıcı deformasyon oluşmadı. Tüm veriler kabul standartlarını karşıladı.
Süreç izleme: Profesyonel bir teknik ekip, tüm test sürecini yakından takip etti. Lazer mesafe ölçerler, gerilim test ekipmanları ve veri toplama sistemleri kullandılar. Deformasyon, hız, akım, voltaj ve frenleme torku gibi temel parametreler kaydedildi ve analiz edildi.

Kafesli Portal Vinç Test Sonuçları

Sıkı testlerden sonra, 320 tonluk kafes kirişli portal vinç tüm performans doğrulamalarından başarıyla geçti:

Kaldırma, hareket ettirme ve frenleme işlemleri istikrarlı ve güvenilirdir.
VFD kontrolü, hassas konumlandırma ve düşük operasyonel etki sağlar.
Ana kiriş ve destek kirişlerinin yapısal dayanımı tasarım gereksinimlerini karşılamaktadır.
Elektrik kontrol sistemi hızlı tepki veriyor ve güvenli.
Tüm güvenlik koruma cihazları hassas bir şekilde çalışır.
Statik ve dinamik yük testleri ilgili ulusal standartlara uygundur.

Bu yük testi, büyük HSCRANE kafes kirişli portal vincin stabilitesini doğruladı. Ağır yük koşulları altında güvenilirliğini ve emniyetini kanıtladı.

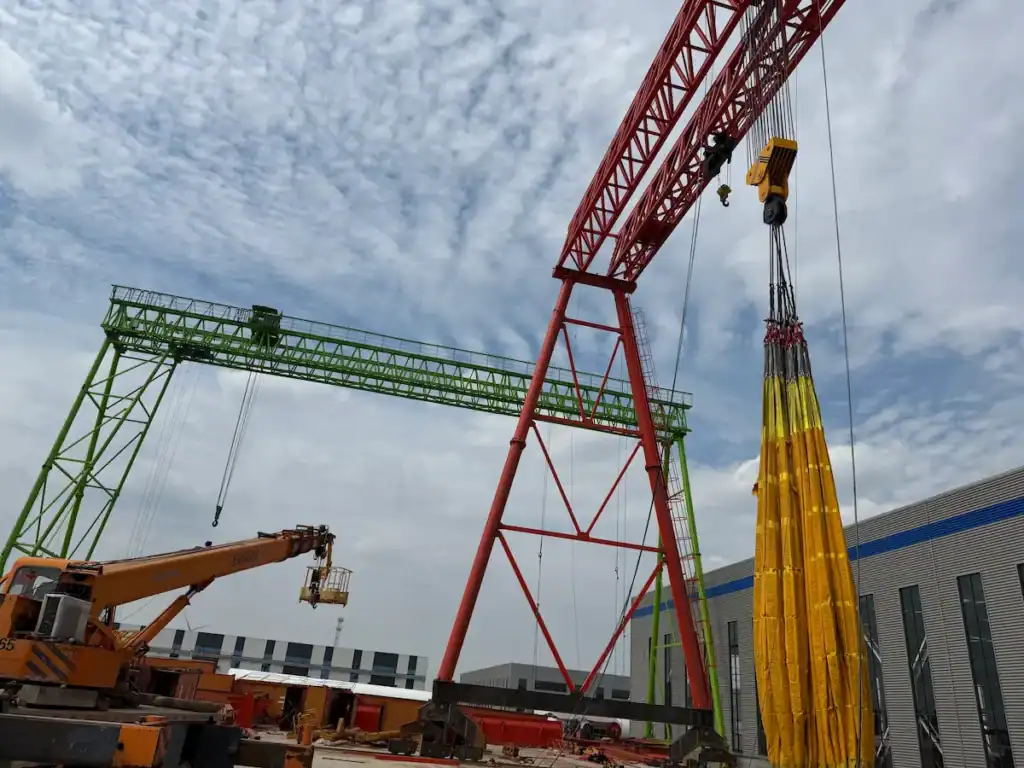

Sıkı testlerden sonra, 320 tonluk kafes kirişli portal vinç tüm performans doğrulamalarını başarıyla geçti.

HSCRANE Büyük Kafesli Portal Vinçinin Avantajları

Profesyonel bir ekipman üreticisi olarak HSCRANE, yüksek standartlı tasarıma önem vermektedir. Yüksek kaliteli üretim ve sıkı testler sağlıyoruz. Dünya çapında özelleştirilmiş kaldırma çözümleri sunuyoruz.

Büyük kafes kirişli portal vinçimiz aşağıdaki avantajları sunmaktadır:

Azami kaldırma kapasitesi 1000 tonun üzerine çıkabilir.
Özelleştirilebilir yapılar arasında tek/çift kirişli, kafes ve kutu tipi yapılar bulunur.
Çift veya üçlü arabalarla senkronize kaldırmayı destekler.
PLC akıllı kontrol ve uzaktan arıza teşhis sistemlerini kullanır.
Tam frekanslı sürücü (VFD), enerji tasarrufu ve yüksek verimlilikte çalışma sağlar.
CE, ISO, FEM ve GB gibi uluslararası ve sektörel standartlara uygundur.
Kurulum, devreye alma, işletme eğitimi ve ömür boyu teknik destek sağlar.

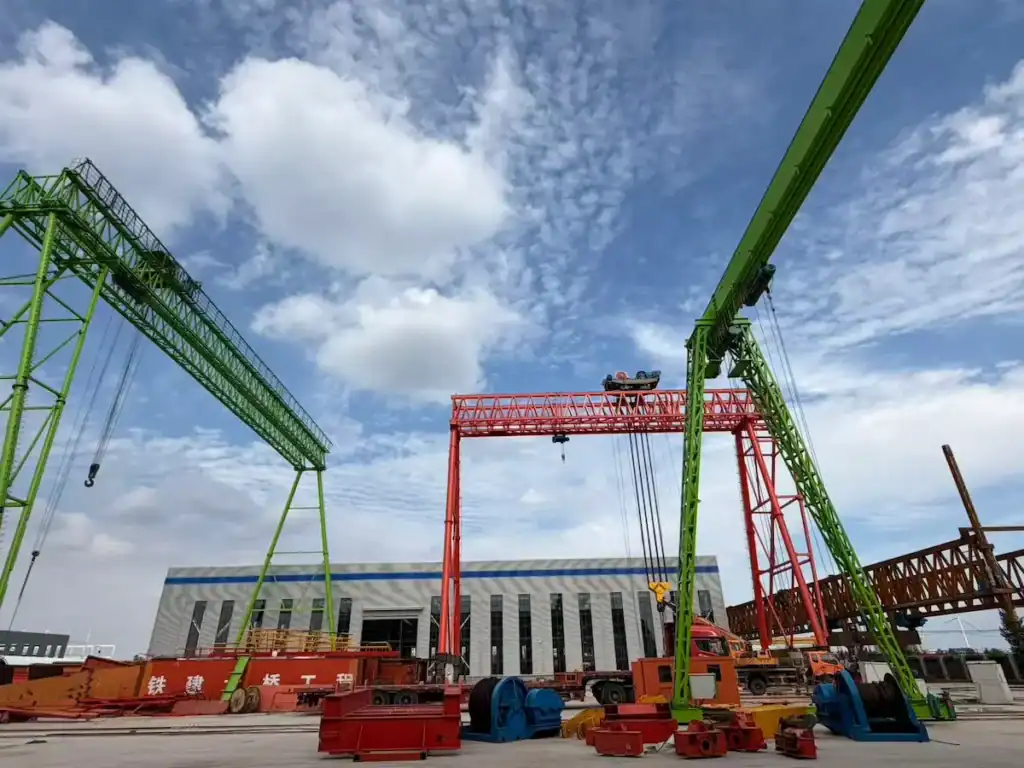

HSCRANE Büyük Portal Vinçlerinin Avantajları

HSCRANE portal vinçleri, köprü inşaatı ve limanlarda yaygın olarak kullanılmaktadır. Gemi inşaatı, çelik işleme, rüzgar enerjisi ekipmanları ve prefabrik bileşenler sektörlerine hizmet vermektedir. İstikrarlı ve güvenilir performanslarıyla dünya çapında tanınmaktadırlar. Sürekli yeniliğe dayanan HSCRANE, ekipman zekasını, güvenliğini ve güvenilirliğini geliştirerek küresel müşteriler için daha yüksek değer yaratmaktadır.
