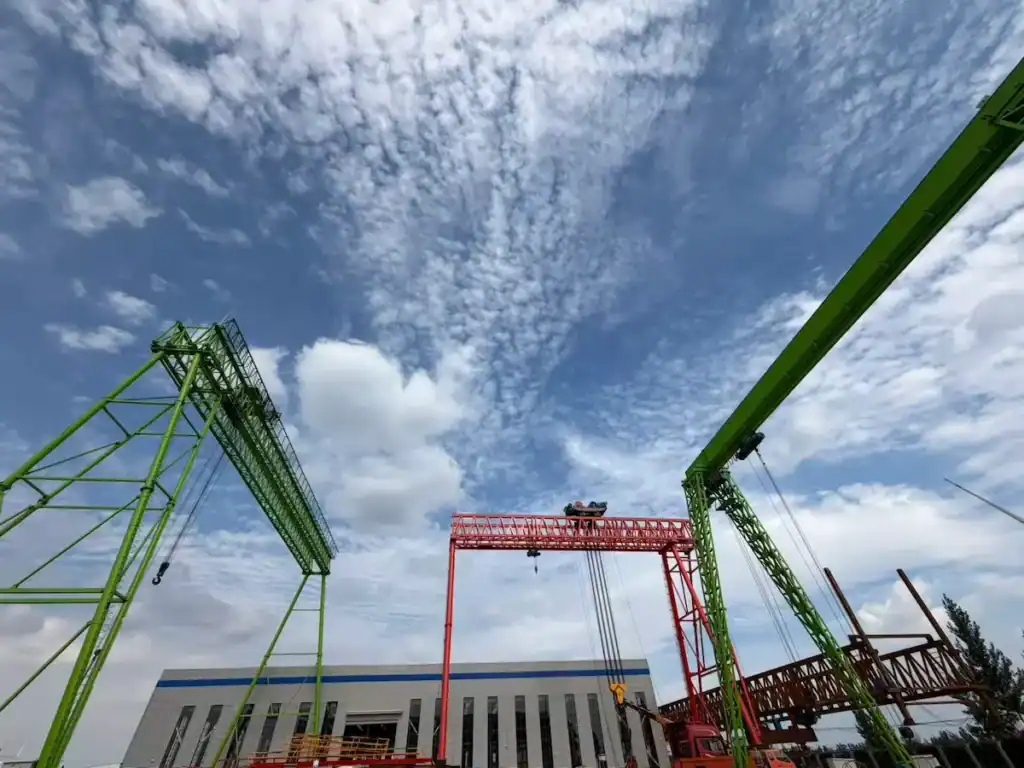

Le portique à treillis HSCRANE de 320 tonnes réussit avec succès l'essai de charge

Récemment, un grue à portique à treillis de 320 tonnes Le système HSCRANE a passé avec succès son test de charge en usine. Tous les indicateurs de performance sont conformes aux exigences de conception. Ceci constitue une base solide pour son installation future et son utilisation officielle.

Contexte du projet

Ce projet dessert une importante base de production de structures métalliques et d'éléments préfabriqués. Il assure le levage, le transfert et l'empilage de poutres et d'éléments de ponts de grande taille. Il prend également en charge les équipements éoliens et les composants métalliques lourds. Face à l'augmentation de la production du client, la capacité de levage et la portée ont été accrues. Une meilleure stabilité opérationnelle et une résistance accrue au vent étaient également nécessaires. Pour répondre à ces exigences, HSCRANE a conçu sur mesure un portique à treillis de 320 tonnes. La structure à treillis offre légèreté, grande rigidité et faible résistance au vent. Elle facilite également la fabrication et le transport. Ce portique est adapté aux grands chantiers ouverts, aux ports, aux usines de préfabrication de ponts et aux ateliers de construction lourde.

Principaux paramètres d'un portique à treillis

Les principaux paramètres techniques de cet équipement d'essai de charge sont les suivants :

Le portique à treillis bénéficie d'une conception optimisée par éléments finis. Fabriqué en acier haute résistance et équipé d'un variateur de fréquence performant, il garantit un levage stable, un positionnement précis et un fonctionnement économe en énergie.

Processus de test de charge rigoureux

Afin de garantir le respect des normes de conception, HSCRANE a élaboré un plan d'essais de charge complet. Celui-ci est strictement conforme aux normes nationales et sectorielles.

1. Test à vide : Vérifiez d'abord les mécanismes de levage, de grue et de chariot ainsi que les dispositifs de sécurité. Assurez-vous du bon fonctionnement de l'équipement, sans bruit ni vibration anormaux.
2. Test de charge nominale : Ensuite, soulevez la charge d'essai de 320 tonnes. Effectuez des mouvements continus de levage, d'abaissement, de déplacement et de freinage. Tous les mécanismes ont fonctionné sans problème. Les moteurs, les commandes électroniques et les structures métalliques ont fonctionné normalement.
3. Test de charge statique 125% : Enfin, une charge d'essai de 400 tonnes a été levée conformément aux spécifications industrielles. Elle a été maintenue à la hauteur spécifiée pendant une durée déterminée. La flèche de la poutre principale, la déformation structurelle et l'état des soudures étaient conformes aux exigences de conception. La structure principale n'a présenté aucune déformation permanente après déchargement. Toutes les données étaient conformes aux normes d'acceptation.
4. Surveillance des processus : Une équipe technique professionnelle a supervisé l'intégralité du processus de test. Elle a utilisé des télémètres laser, des équipements de test de contrainte et des systèmes d'acquisition de données. Les principaux paramètres tels que la déformation, la vitesse, le courant, la tension et le couple de freinage ont été enregistrés et analysés.

Résultats des essais de pont roulant à treillis

Après des tests rigoureux, le portique à treillis de 320 tonnes a passé avec succès toutes les vérifications de performance :

• Les mouvements de levage, de déplacement et de freinage sont stables et fiables.
• La commande par variateur de fréquence assure un positionnement précis et un faible impact opérationnel.
• La résistance structurelle de la poutre principale et des poutres de renfort est conforme aux exigences de conception.
• Le système de commande électrique réagit rapidement et est sûr.
• Tous les dispositifs de sécurité fonctionnent avec précision.
• Les essais de charge statique et dynamique sont conformes aux normes nationales en vigueur.

Cet essai de charge a permis de vérifier la stabilité du grand portique à treillis HSCRANE. Il a démontré sa fiabilité et sa sécurité sous fortes charges.

Avantages du grand portique à treillis HSCRANE

En tant que fabricant professionnel d'équipements, HSCRANE privilégie une conception de haute qualité. Nous garantissons une fabrication irréprochable et des tests rigoureux. Nous proposons des solutions de levage sur mesure à l'échelle mondiale.

Notre grand portique à treillis offre les avantages suivants :

• La capacité de levage maximale peut atteindre plus de 1000 tonnes.
• Les structures personnalisables comprennent les poutres simples/doubles, les treillis et les structures caissons.
• Permet le levage synchrone avec des chariots doubles ou triples.
• Utilise des systèmes de contrôle intelligent PLC et de diagnostic de pannes à distance.
• Le variateur de fréquence complet permet un fonctionnement économe en énergie et à haut rendement.
• Conforme aux normes internationales et industrielles telles que CE, ISO, FEM et GB.
• Assure l'installation, la mise en service, la formation à l'utilisation et l'assistance technique à vie.

Les portiques HSCRANE sont largement utilisés dans la construction de ponts et les ports. Ils servent dans la construction navale, la transformation de l'acier, les éoliennes et la fabrication d'éléments préfabriqués. Leur performance stable et fiable est reconnue mondialement. Grâce à une innovation continue, HSCRANE améliore l'intelligence, la sécurité et la fiabilité de ses équipements, créant ainsi une valeur ajoutée pour ses clients du monde entier.
