Comment fonctionne un portique de levage de poutres ? Technologie de manutention des poutres de pont

Aperçu

Sur les chantiers de construction de ponts, portique de levage de poutre Elle joue un rôle plus crucial qu'on ne le pense. Ce n'est pas qu'un simple outil de manutention, mais le véritable système nerveux de l'ensemble du parc à poutres. Nombre d'entrepreneurs se concentrent uniquement sur la capacité de levage lors du choix d'un portique de levage de poutres. Ils négligent souvent l'impact des systèmes de synchronisation hydraulique ou de conversion de fréquence sur l'efficacité et la sécurité.

Cet article fait l'impasse sur les définitions théoriques arides. Il se concentre directement sur les opérations concrètes. Nous détaillerons la logique structurelle et le fonctionnement du portique de levage de poutres. Nous expliquerons également comment les systèmes hydrauliques et électriques atteignent une précision millimétrique. Que vous soyez chef de chantier confronté à des conditions complexes ou responsable des achats, ce guide vous sera utile. Il met en lumière les principaux écueils liés au choix d'un portique de levage de poutres et vous aide à évaluer le meilleur partenaire pour votre projet. Vous réduirez ainsi les risques opérationnels et optimiserez l'efficacité des opérations de levage.

Vous avez besoin d'un portique de levage de poutres haute performance pour votre projet de pont ?
HSBRIDGE se spécialise dans la recherche et le développement d'équipements pour la construction de ponts. Nous savons que chaque portique de levage de poutres fonctionne dans des conditions spécifiques. C'est pourquoi nous ne proposons pas d'équipements standard. Nous personnalisons votre portique de levage de poutres en fonction des dimensions de la poutre, de la portée et du terrain.
[Contactez-nous dès maintenant pour une solution technique gratuite]

Qu'est-ce qu'un portique de levage de poutres ? Pourquoi est-il essentiel à la construction de ponts ?

Un portique de levage de poutres est un portique spécialisé. Il est conçu pour la manutention et le levage de poutres préfabriquées en béton de grande taille, notamment les poutres en T, les poutres caissons et les poutres en U. Contrairement aux ponts roulants d'intérieur classiques, un portique de levage de poutres supporte des charges de plusieurs centaines, voire milliers de tonnes. Il doit présenter une robustesse exceptionnelle et une précision de synchronisation extrêmement élevée afin d'éviter toute torsion ou dommage dû à un déséquilibre de la charge.

Principaux scénarios d'application du portique de levage de poutres

Dans la construction moderne de ponts, les parcs à poutres préfabriquées nécessitent systématiquement un portique de levage. Ses principales applications se concentrent dans les domaines suivants :

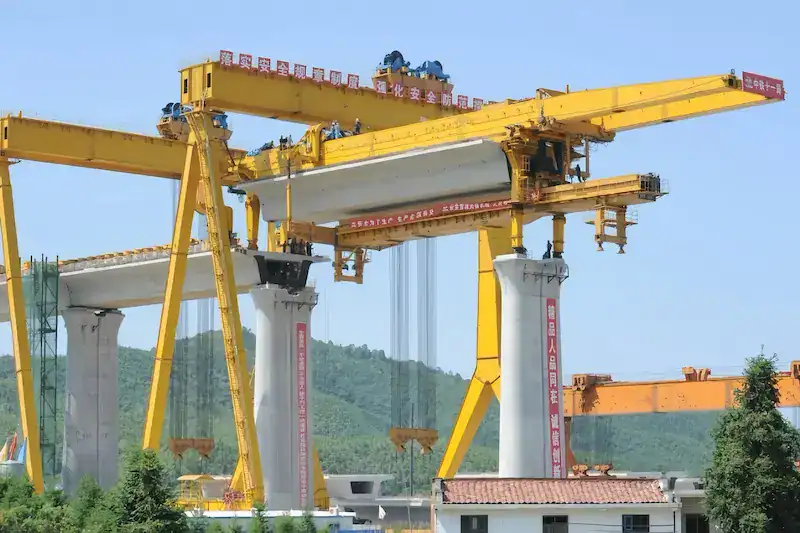

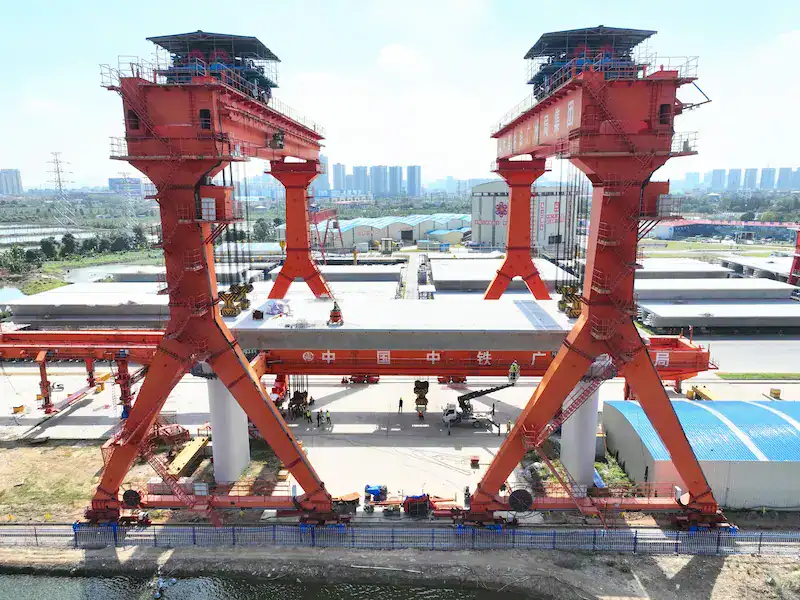

• Ponts ferroviaires à grande vitesse et interurbainsPour les poutres caissons à double paroi de mille tonnes, deux portiques de levage de poutres fonctionnent simultanément. Cela exige une synchronisation extrêmement précise.

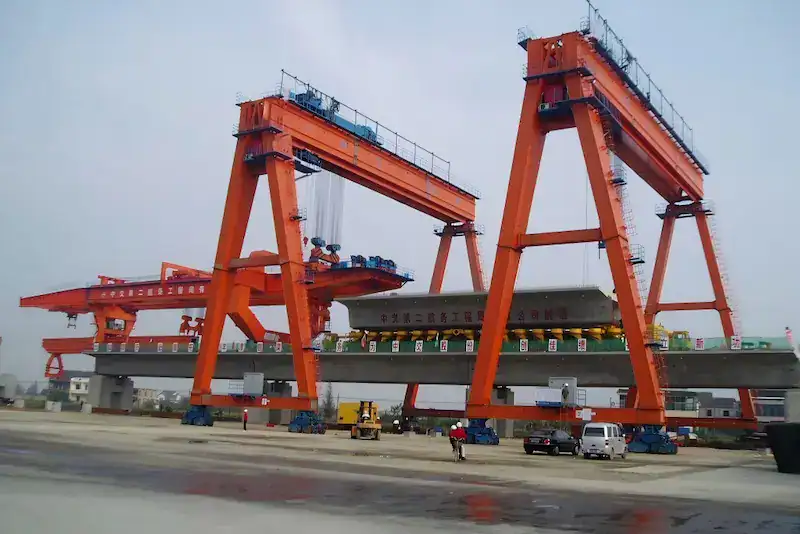

• Ponts routiersIl permet le transfert fréquent de poutres en T ou de poutres caissons de grande portée entre les zones de production et de stockage.

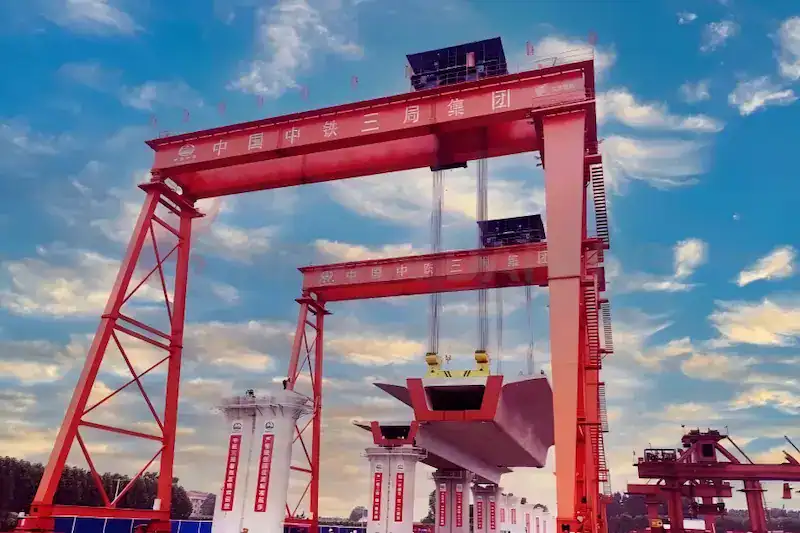

• Viaducs municipauxEn cas d'espace limité sur le chantier, on utilise souvent un portique de levage sur pneus. Cela permet une grande flexibilité dans la manœuvre et le déplacement des charges lourdes.

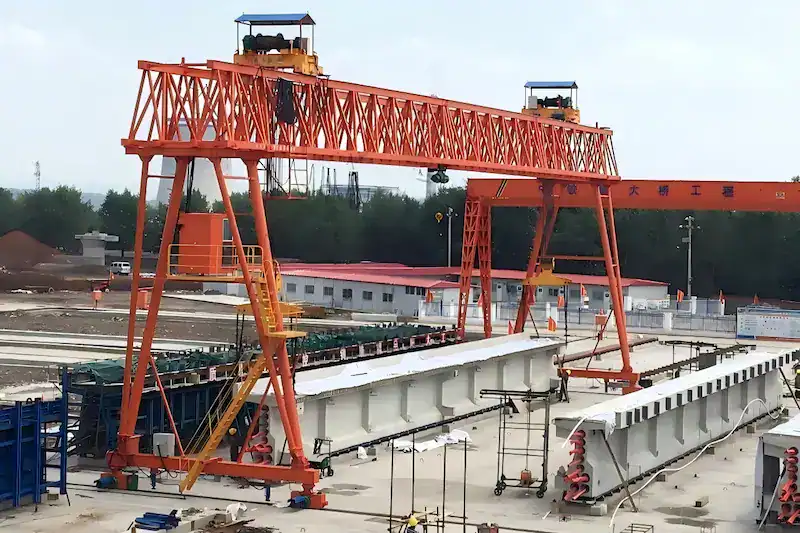

• Manutention et chargement des poutres dans la courIl soulève avec précision les poutres préfabriquées finies sur des transporteurs pour leur alimentation.

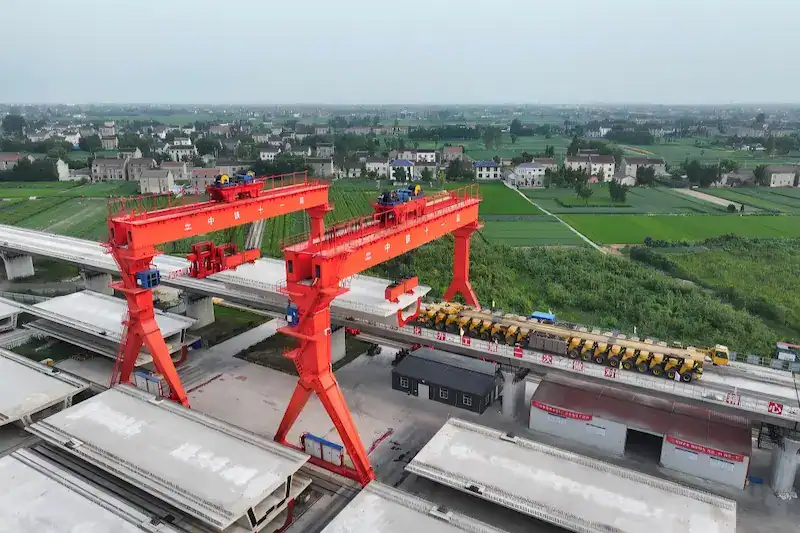

• Transport du tablier de pontIl fonctionne avec des transporteurs de poutres sur les ponts finis pour alimenter le portique de lancement du pont.

Différences entre le portique de levage de poutres et les autres équipements de levage

Une erreur courante dans le secteur est de confondre un portique de levage de poutre avec un portique de lancement du pont. En résumé, le portique de levage de poutres assure le déplacement et l'alimentation. Le portique de lancement de pont, quant à lui, prend en charge l'installation des piles transversales. Pour vous aider à choisir l'équipement adapté à vos besoins, nous avons préparé le tableau comparatif suivant :

Nom de l'équipement	Objectif principal	Installation transversale ?	Site typique
portique de levage de poutre	Manutention, stockage, transfert et chargement des poutres	Non	Chantiers préfabriqués, itinéraires de transport des tabliers de pont finis

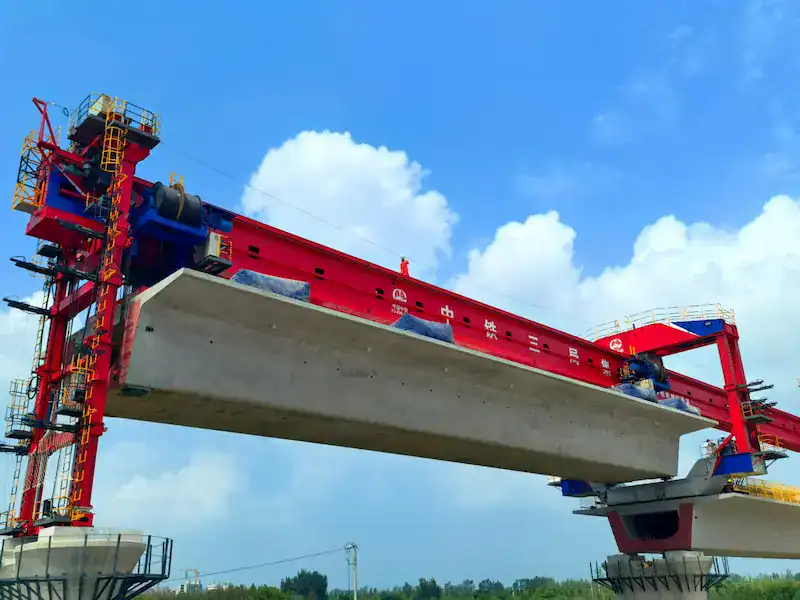

portique de lancement du pont	Installation des poutres transportées sur les piles du pont	Oui	Sites d'installation des quais (la ligne de front de la construction)

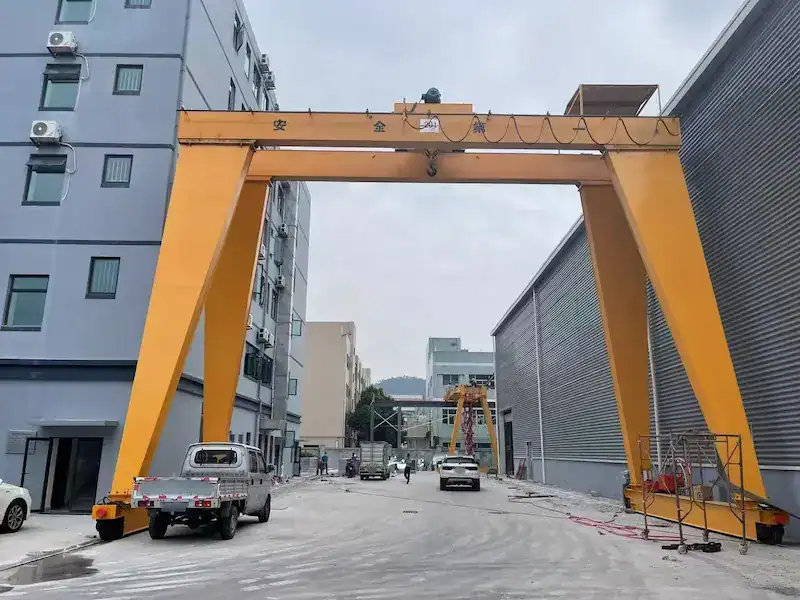

grue à portique générale	Levage en extérieur de matériaux divers tels que barres d'armature et coffrages	Non	Parcs à matériaux, ports, usines en plein air

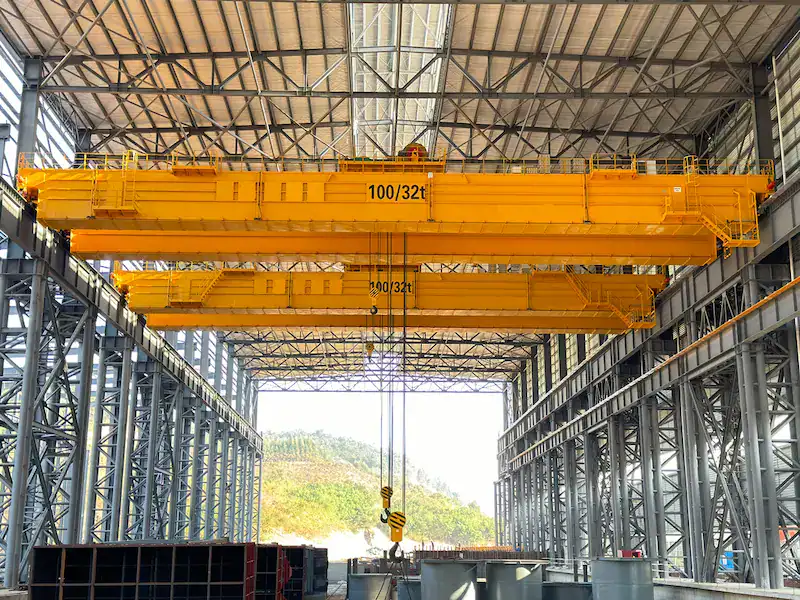

Pont roulant	Levage intérieur à haute fréquence à des points ou voies fixes	Non	Ateliers intérieurs, ateliers d'usinage

Guide des pièges du projet : Le portique de levage de poutres ne sert pas directement à l'érection des ponts. Cependant, il est essentiel au bon déroulement de l'ensemble du chantier. En cas de dysfonctionnement ou de panne de ce portique, les autres équipements doivent être mis en attente, ce qui entraîne l'arrêt complet du projet.

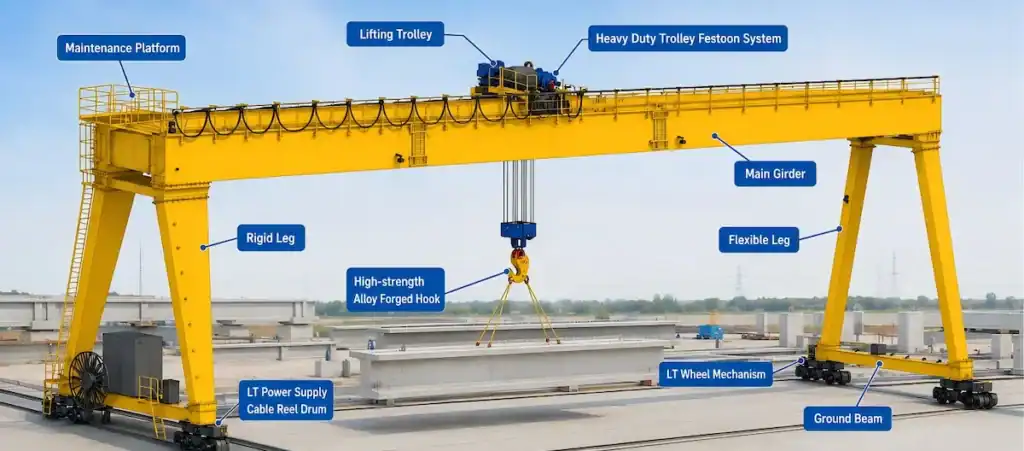

Composition structurelle et fonctions des composants du portique de levage de poutres

L'évaluation d'un portique de levage de poutres ne se limite pas à son tonnage total. Il est indispensable d'analyser en profondeur sa structure et son système de commande afin de prévenir tout incident.

Nous analysons ses principaux composants structurels et ses rôles d'ingénierie :

Composants de base	Caractéristiques structurelles	Fonctions d'ingénierie réelles
Système de poutre principale	Structure en acier haute résistance avec optimisation par éléments finis.	Supporte des charges importantes et des impacts dynamiques. Maintient la déformation dans des limites de sécurité.
Système de jambes	“Conception ” un élément rigide, un élément flexible » avec une grande portée.	Réduit les contraintes de déformation dues à la température. Permet le passage aisé des transporteurs de grande largeur.
Mécanisme de levage	Treuils robustes, cordes et poutres d'équilibrage sur mesure.	Répartit uniformément la gravité. Empêche la fissuration du béton due à une surcharge locale lors du levage.
Mécanisme de déplacement	Bogies multiroues montés sur rails ou direction sur pneus.	Le type de rail garantit une trajectoire rectiligne stable. Le type de pneu permet une direction multidirectionnelle.
Système de contrôle	Automates programmables intégrés, variateurs de fréquence, capteurs et vannes hydrauliques.	Contrôle la synchronisation lors de l'assemblage des deux grues. Permet une descente au millimètre près.

Vous recherchez des solutions de levage fiables pour les parcs à poutres ?
Les charges dues au vent et les tassements du sol mettent à l'épreuve la résistance d'un portique de levage de poutres. HSBRIDGE refuse les solutions standardisées. Nous analysons vos charges dues au vent, votre capacité portante et vos plans afin de vous fournir des conceptions sur mesure rigoureusement calculées.
Inquiet des risques liés au levage dans des conditions particulières ? [Soumettez immédiatement les paramètres de votre projet.] pour un projet de conception structurelle personnalisé et un rapport de sécurité !

Comment fonctionne un portique de levage de poutres ? Analyse complète du flux de travail

Le levage de centaines, voire de milliers de tonnes de poutres préfabriquées ne se résume pas à “ tirer et reposer ”. Il met à l'épreuve les performances mécaniques des équipements et permet de vérifier rigoureusement l'ensemble du système de commande et les spécifications d'exploitation. Dans les gares de triage ferroviaires ou routières à grande vitesse, portique de levage de poutre Le cycle suit strictement ces quatre étapes :

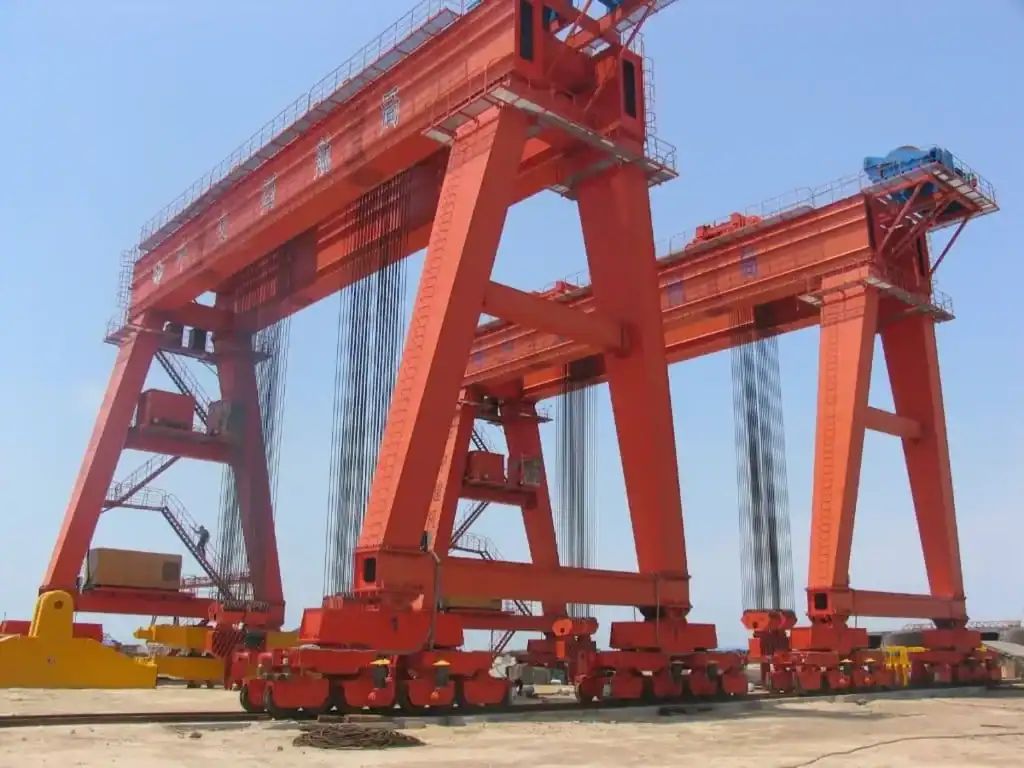

Étape 1 : Inspection des poutres et installation des entretoises

Les responsables de levage expérimentés savent que les accidents de levage surviennent souvent avant même que l'équipement ne quitte le sol. Cette étape est consacrée à l'analyse des contraintes et à la vérification des connexions.

• Confirmation du centre de gravité du faisceau : Les poutres préfabriquées ne sont pas toutes parfaitement symétriques. C'est le cas, par exemple, des ponts courbes ou des poutres caissons à section variable. Avant la pose des entretoises, il est impératif de vérifier scrupuleusement le centre de gravité par rapport aux plans. En cas d'écart de calcul, la poutre risque de s'incliner fortement lors de sa mise en place.
• Inspection du point de levage et des pièces encastrées : Le béton a une résistance à la traction limitée. Il est impératif de veiller à la précision absolue du positionnement des points de levage. De plus, prévoyez des protections d'angle spéciales aux endroits où les câbles entrent en contact avec les bords de la poutre. Cela permet d'éviter d'endommager la structure en béton et de couper les câbles.
• Essai de précontrainte des câbles métalliques : Les treuils ne doivent jamais exercer de force directe au départ. Les opérateurs doivent tendre les câbles lentement, par à-coups. Interrompez les opérations pour vérifier que tous les torons du câble supportent la tension uniformément. Vérifiez que la barre d'équilibrage n'est pas bloquée avant de poursuivre.

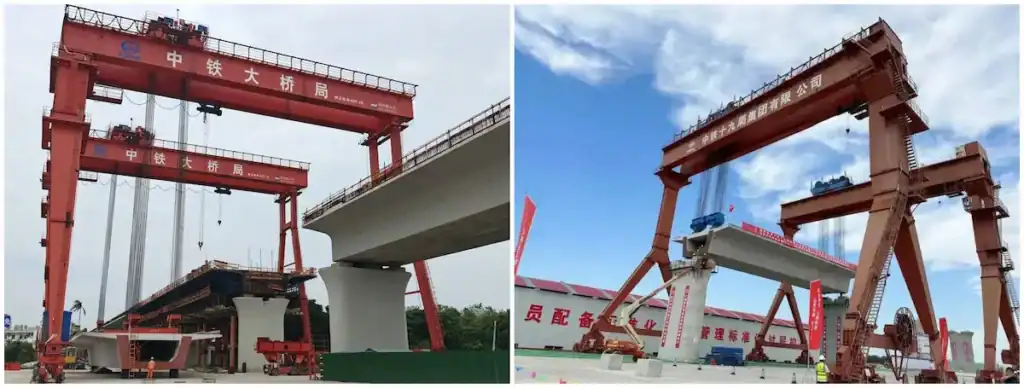

Deuxième étape : Levage stable

Dès que la poutre quitte le sol, le portique de levage est soumis à d'importantes contraintes. La règle d'or est la lenteur.

• Prévention des démarrages lents et des pics de charge : Les poutres massives présentent un frottement statique et une adhérence au sol importants. Le mécanisme de levage doit démarrer à des fréquences extrêmement basses pour assurer des transitions de contrainte en douceur. Une traction soudaine engendre des chocs instantanés susceptibles de rompre les câbles ou de provoquer des dommages irréversibles par fatigue aux poutres principales.
• Prévention stricte des charges déséquilibrées : Lorsque deux chariots ou deux portiques de levage de poutres fonctionnent ensemble, des vitesses différentes entraînent un déséquilibre des charges. Le système de commande doit surveiller les charges des deux côtés en temps réel. Il garantit une montée régulière des poutres à l'horizontale, leur permettant de franchir le socle et d'atteindre une hauteur de déplacement sécuritaire.

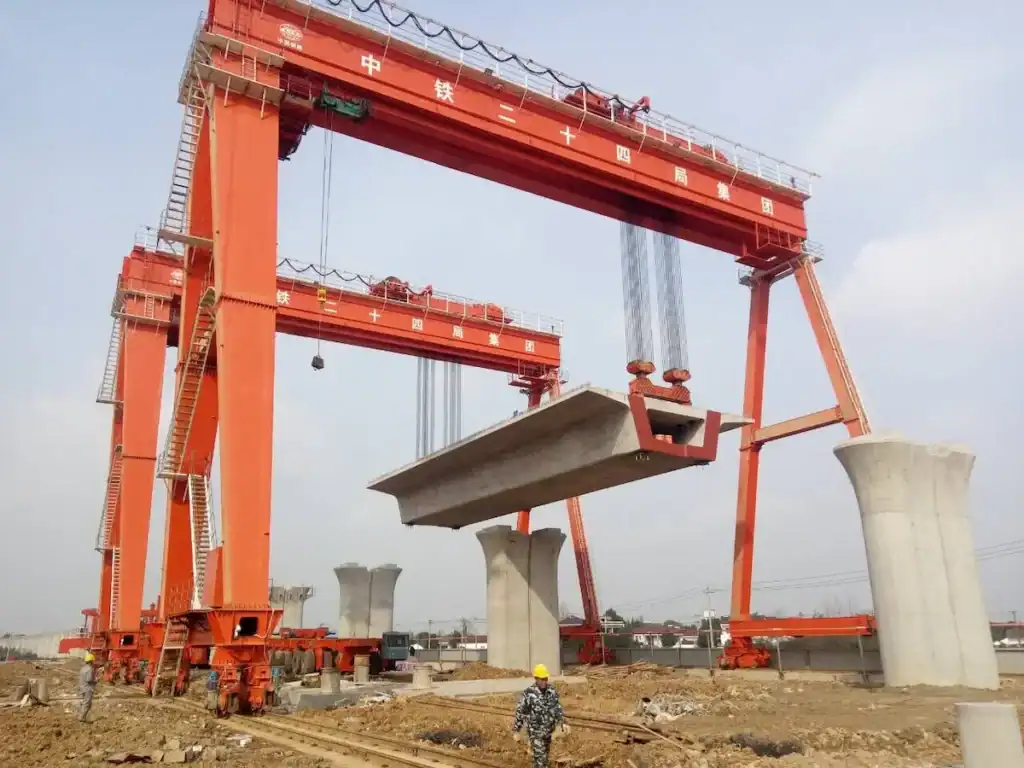

Troisième étape : Transport de la poutre

Lorsque des poutres sont suspendues dans les airs pour leur transfert sur le chantier, le portique de levage des poutres est confronté à d'énormes défis en matière d'inertie.

• Coordination des mouvements transversaux et longitudinaux : Le pont et le chariot du portique de levage de poutres doivent se déplacer de manière coordonnée. Cela dépend de la position des transporteurs et de la configuration du parc à marchandises. Dans les parcs à espaces restreints, une excellente visibilité et une coordination opérationnelle optimale sont indispensables.
• Conversion de fréquence et suppression des oscillations : Des centaines de tonnes en mouvement créent un effet de pendule d'une puissance destructrice considérable. Les portiques de levage de poutres modernes à hautes performances utilisent largement la technologie des variateurs de fréquence (VFD). Celle-ci permet une régulation de vitesse continue pour les ponts et les chariots. Ce mécanisme de démarrage et d'arrêt flexible élimine les à-coups mécaniques et minimise les oscillations dues à l'inertie de la poutre.

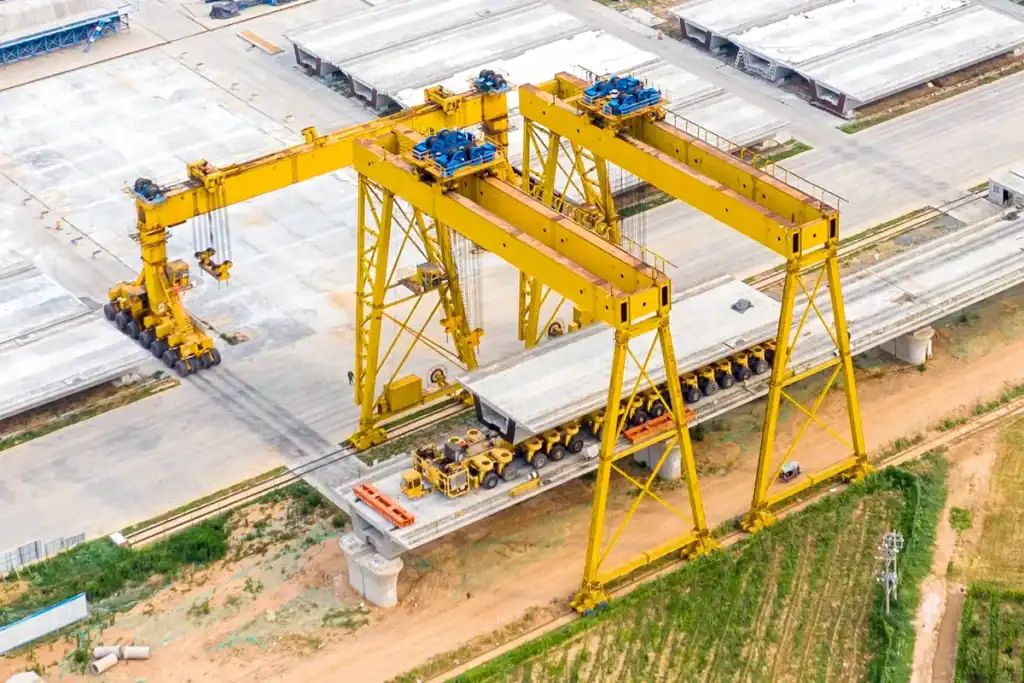

Étape quatre : Abaissement précis du faisceau

La dernière étape consiste à positionner les poutres de manière stable sur les transporteurs ou les socles. Elle exige une précision de positionnement maximale.

• Commande de micromouvements (mode incrémental) : Lorsque les poutres se trouvent à quelques centimètres seulement du support, les opérateurs passent en mode micro-vitesse. Le mécanisme de levage descend alors à une vitesse extrêmement lente, ce qui laisse suffisamment de temps au personnel au sol pour effectuer des réglages précis.
• Synchronisation hydraulique et positionnement au millimètre près : Lors du levage par deux grues, les systèmes de synchronisation hydraulique ou électrique latérale sont essentiels. Les quatre points d'appui de la poutre doivent être en contact simultané et uniforme avec les supports. Toute contrainte prématurée, quel que soit l'endroit, engendre des concentrations de contraintes locales et des fissures invisibles. Grâce à des codeurs et des algorithmes de haute précision, le portique de levage de poutres maîtrise les erreurs finales au millimètre près.

Fiche de terrain : De nombreux chantiers navals spécialisés dans le levage de poutres privilégient des délais serrés et négligent la prétension des câbles ou la descente par micro-mouvements. Cela accélère l'usure du matériel. Un système de commande performant pour portique de levage de poutres réduit la fatigue de l'opérateur et constitue le dernier rempart pour le respect des normes de sécurité.

Comment les systèmes hydrauliques et électriques assurent la sécurité

La manœuvre d'une machine massive de cent tonnes exige bien plus que la simple vue et le ressenti humain. Les portiques de levage modernes évitent le recours à la force mécanique brute. Des systèmes de commande hydrauliques et électriques de pointe garantissent une sécurité absolue.

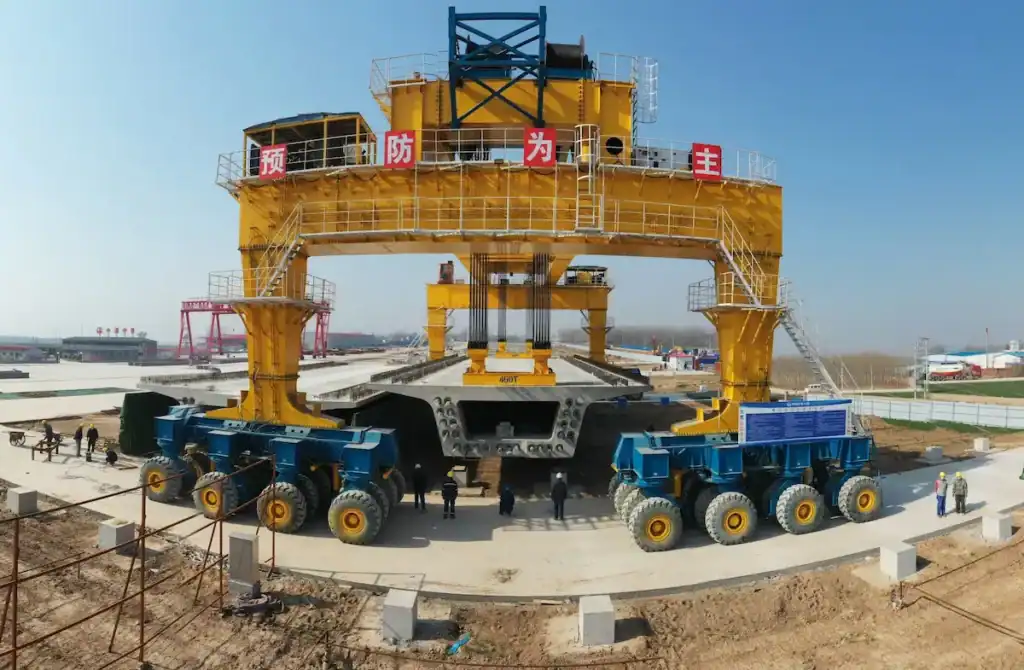

Commande de synchronisation hydraulique

Lors des opérations de levage à deux grues ou des déplacements de grande portée, de faibles différences de déplacement peuvent engendrer un fort gauchissement. Ce gauchissement endommage les rails ou provoque un renversement.

• Fonction anti-basculement : Des vannes et des capteurs intégrés surveillent le déplacement des jambes du portique de levage. En cas d'écart, le système ajuste le débit hydraulique en quelques millisecondes, corrigeant ainsi la trajectoire et assurant un déplacement fluide.

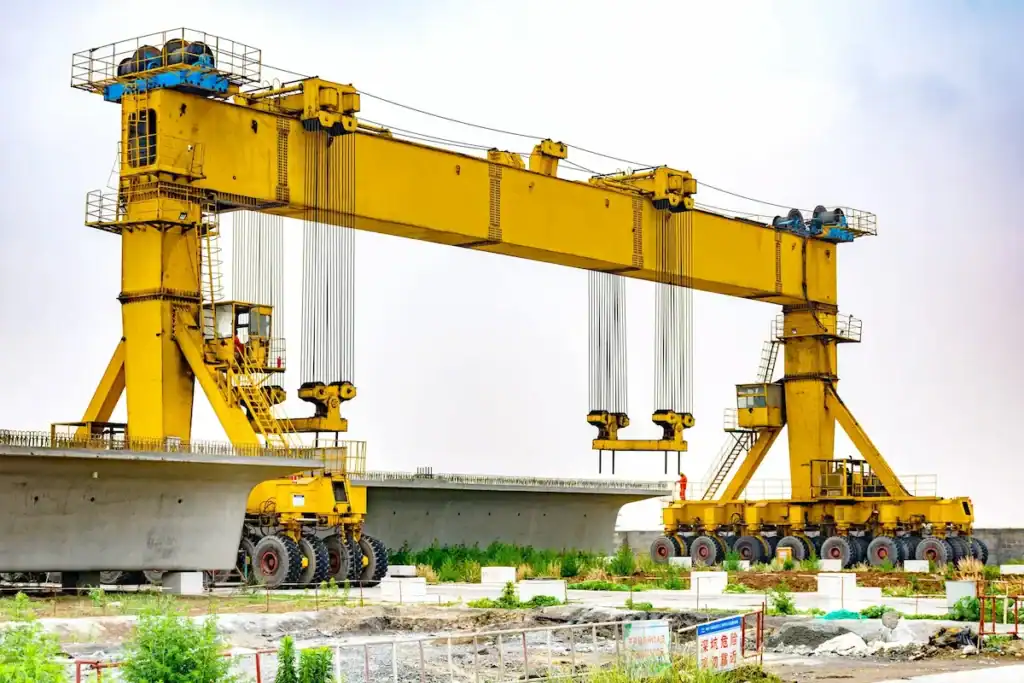

Contrôle automatique PLC

Les erreurs humaines sont inévitables. Un système PLC empêche les mouvements dangereux avant même qu'ils ne commencent.

• Contrôle de séquence et protection par interverrouillage : Des verrous logiques stricts empêchent les erreurs. Le moteur de levage ne peut démarrer que si les freins sont complètement desserrés. Cela évite d'endommager le moteur ou de faire glisser le crochet.
• Mécanisme d'alarme automatique : En cas de surcharge, de dépassement de limite ou de surchauffe, l'automate programmable déclenche des alarmes sonores et lumineuses. Il coupe les circuits dangereux pour interrompre le fonctionnement.

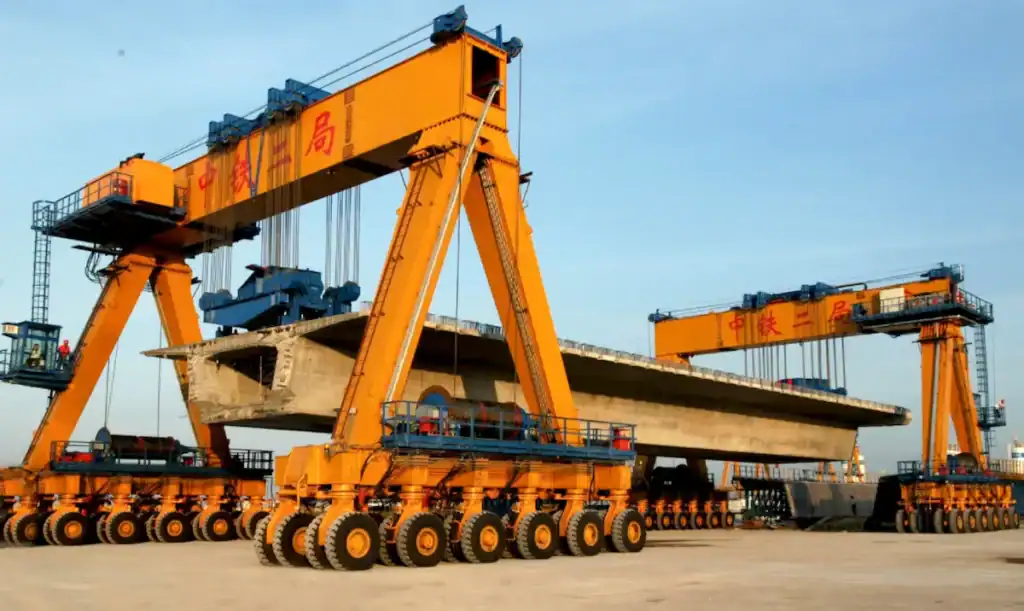

Système de surveillance intelligent

Le portique de levage de poutre utilise un réseau de capteurs complet pour les environnements extérieurs complexes.

• Télémétrie laser et système anti-collision : Des capteurs mesurent les distances de sécurité entre plusieurs machines. Ils ralentissent ou arrêtent automatiquement la machine.
• Encodeur absolu : Cet appareil enregistre en temps réel la hauteur du crochet. Il fournit des données précises pour un abaissement au millimètre près.
• Anémomètre: Si la vitesse du vent dépasse les seuils de sécurité (niveau 6), le capteur arrête le portique de levage. Il invite les opérateurs à verrouiller leurs chaussures coupe-vent.
• Diagnostic à distance (Internet des objets) : Les ingénieurs consultent les codes d'erreur via le cloud. Ils établissent rapidement des plans de réparation à distance, réduisant ainsi les temps d'arrêt.

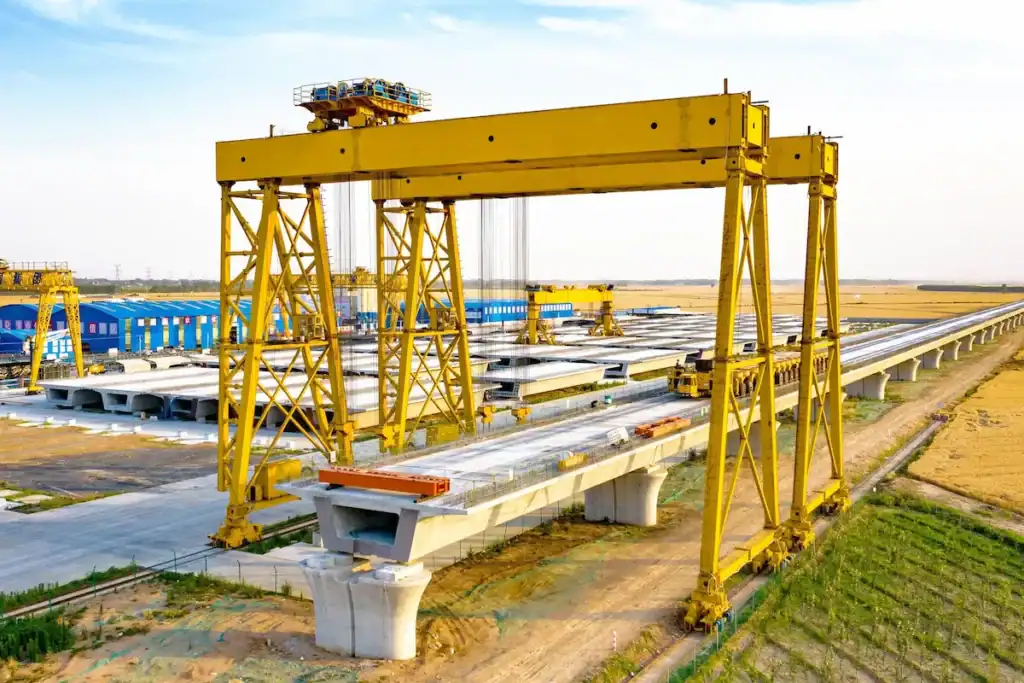

Évaluation des performances : Guide des paramètres et de la sélection

De nombreux entrepreneurs achètent des grues en se basant uniquement sur le poids de la poutre. Cela entraîne des pannes fréquentes ou un gaspillage de budget. Pour choisir la grue portique de levage de poutres adaptée, évaluez les paramètres clés suivants :

Paramètre	Importance	Conseils de sélection
Capacité nominale	Il détermine le poids de levage sécuritaire. C'est un facteur essentiel.	Choisissez une valeur égale à 1,25 fois celle de la poutre la plus lourde. Les marges de sécurité permettent de compenser les charges supplémentaires dues à l'eau ou aux moisissures.
Portée	Elle détermine la couverture horizontale, ce qui influe sur l'utilisation de l'espace.	Calculez la portée en fonction du plan. Elle doit inclure les socles, les zones de stockage et les voies de transport.
Hauteur de levage	La hauteur insuffisante empêche un chargement sûr sur les transporteurs.	Respectez les exigences de dégagement. Tenez compte des niveaux de stockage, de la hauteur des transporteurs et de l'espace disponible pour l'épandage.
Vitesse de déplacement	Cela influe directement sur l'efficacité du levage et les temps de cycle.	Nous recommandons fortement les variateurs de fréquence. Déplacez-vous lentement pour plus de stabilité. Les grues vides peuvent se déplacer plus rapidement.
Classe de service	Les classes inférieures échouent lors d'opérations continues à haute intensité.	Choisissez la classe A6 ou supérieure pour les cours actives. Ne choisissez pas une classe inférieure pour économiser de l'argent.

Conseil d'expert en matière de sélection : Les paramètres ne sont que la première étape. Deux portiques de levage de poutres de capacités identiques peuvent présenter des performances différentes. Cela dépend de l'épaisseur de l'acier, des marques de moteurs et des systèmes de commande. Lors de la comparaison des devis, concentrez-vous sur la qualité des composants essentiels.

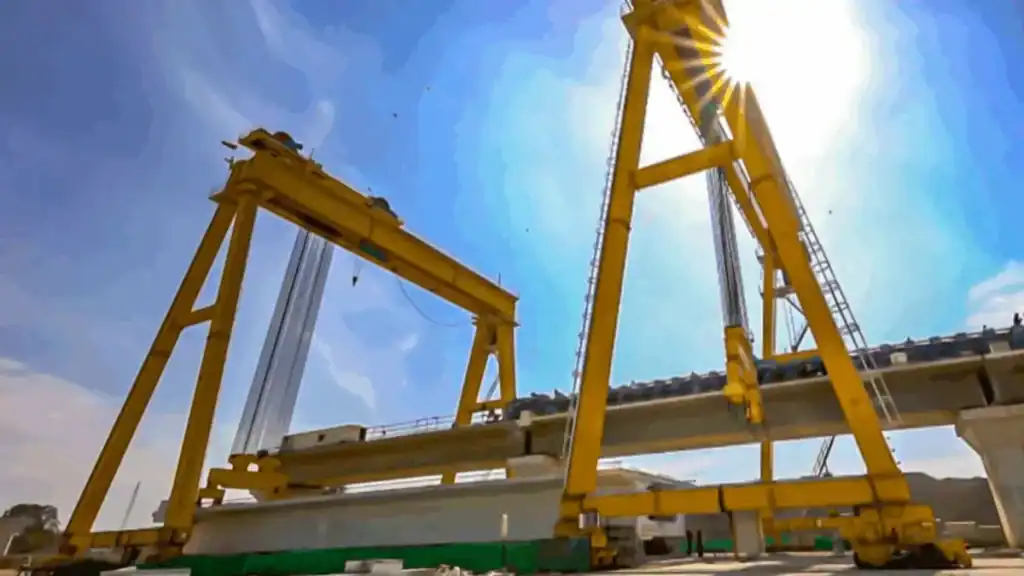

Pourquoi choisir le Pont Grue portique de levage de poutres ?

Pour les projets de ponts de plusieurs milliards de dollars, un portique de levage de poutres n'est pas un simple consommable. C'est un élément essentiel qui garantit l'avancement du projet. De la découpe de l'acier au dépannage électrique, Pont Nous rejetons la médiocrité. Nous appliquons des normes internationales strictes pour vous protéger :

• Normes de conception européennes strictes : Chaque dessin est soumis à des contrôles rigoureux effectués par des tiers. La conception structurelle des équipements est strictement conforme aux normes. EN 13001-3-1 et FEM 1.001. Cela garantit une stabilité absolue sous des charges excentrées et des charges de vent complexes.
• Optimisation par éléments finis : Nous rejetons les conceptions traditionnelles encombrantes. Grâce à la simulation des contraintes en 3D, nous réduisons le poids tout en préservant la résistance au vent et à la torsion. Cela diminue la pression sur les roues et vous permet de réaliser d'importantes économies sur le traitement des fondations de votre terrain.
• Poutre caisson en acier haute résistance : Matériaux et fabrication se rencontrent ISO 4301-1 Exigences relatives au niveau de travail. Les poutres principales sont constituées de tôles d'acier à haute résistance Q355B ou supérieure. Le soudage automatisé à pleine pénétration améliore considérablement la résistance à la fatigue. Il supporte aisément les opérations continues à haute fréquence et à fort tonnage dans les parcs à machines.
• Centre de contrôle intelligent PLC : Un matériel performant nécessite un système intelligent. Nous intégrons des automates programmables industriels (API) Siemens ou Schneider de haute qualité. Ceux-ci comprennent de nombreuses protections d'interverrouillage, comme un dispositif anti-rupture de câble. Ils agissent comme un agent de sécurité vigilant, surveillant en permanence les limites de la construction.
• Technologie d'entraînement VFD : Dites adieu aux oscillations en suspension lors des levages de charges lourdes. Les mécanismes de déplacement et de levage de la grue utilisent la technologie VFD en boucle fermée. Ceci permet une régulation de vitesse continue et fluide. Les charges lourdes démarrent et s'arrêtent en douceur, minimisant ainsi les mouvements de la poutre.
• Assistance à la conception personnalisée : Nous n'imposons jamais de modifications à nos clients. Nous prenons en charge les poutres caissons ultra-larges pour lignes ferroviaires à grande vitesse et les poutres en T à section variable. La portée, la hauteur libre et les entretoises sont réalisées sur mesure selon vos plans.
• Service après-vente mondial : Nous savons que les temps d'arrêt coûtent des milliers d'euros par jour. HSBRIDGE prend en charge les modules de diagnostic IoT à distance. Grâce à notre réseau mondial performant, les pièces détachées et les contrats de réparation vous sont livrés instantanément.

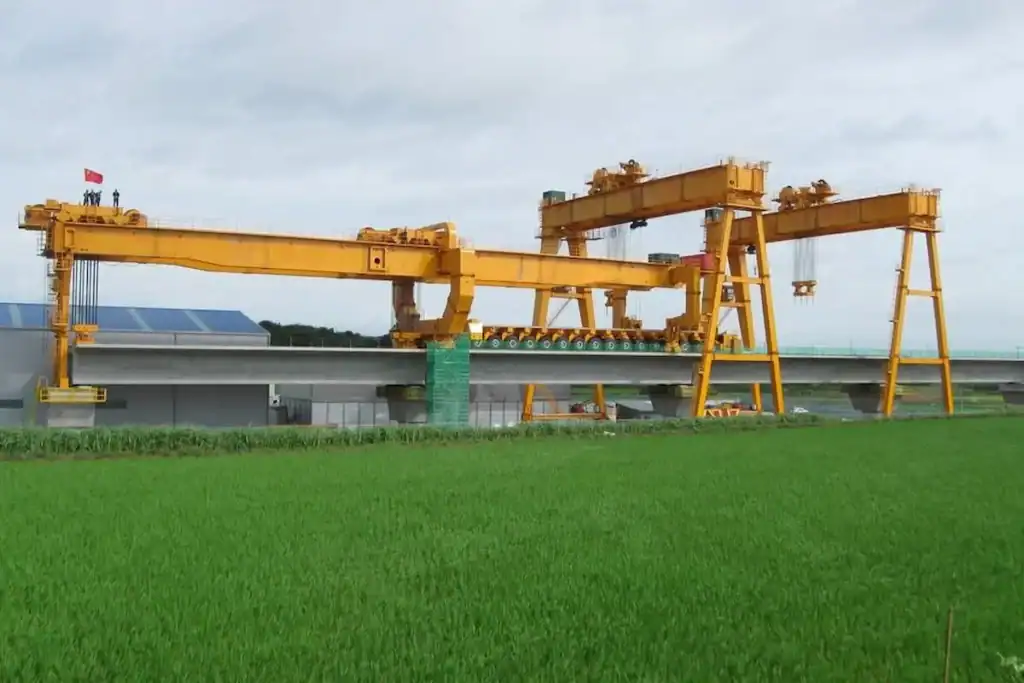

Pont Cas classique : Solutions de levage pour les grands projets de ponts

Les chantiers de construction présentent des défis imprévus. Voici comment HSBRIDGE a relevé des défis extrêmes pour un client important.

• Client: PT Waskita Karya (Indonésie).
• Projet: Autoroute transocéanique d'Asie du Sud-Est.
• Portée: Transférer 650 poutres caissons préfabriquées (380 tonnes chacune) en 18 mois.

Les défis du client :

1. Climat rigoureux : La chaleur, l'humidité et les fortes pluies tropicales côtières risquaient de provoquer des courts-circuits dans les composants électriques standard.
2. Terrain meuble : Le remblayage risquait de provoquer un tassement de la voie. Une pression excessive des roues d'un portique de levage pouvait entraîner un déraillement.
3. Emploi du temps serré : Marge d'erreur nulle avec pour objectif de lever quatre poutres par jour.

Pont‘Solution personnalisée de :

Nous avons livré deux portiques de levage à poutre à double chariot de 200 t + 200 t avec variateur de fréquence et améliorations personnalisées :

• Conception légère : Une structure composite “ boîte + treillis ” a réduit la pression sur les roues de 15% tout en résistant aux typhons de niveau 12.
• Protection IP65 : Cabines en acier inoxydable avec composants électriques industriels isolés de la pluie et du sel.
• Liaison maître-esclave : Un seul opérateur a synchronisé les deux grues. Le variateur de fréquence en boucle fermée a maintenu les erreurs de synchronisation en dessous de 5 mm.

Résultats du projet :

• Réalisé zéro défaillance des composants essentiels pendant plus de 16 mois consécutifs.
• Le micromouvement VFD réduit d'un tiers le temps d'abaissement du faisceau, augmentant ainsi l'efficacité de 20%.
• Projet terminé 25 jours plus tôt, ce qui permet au client d'obtenir une garantie de progrès.

Conclusion

Dans les grands projets de ponts, la rentabilité est primordiale et il est impératif d'éviter toute reprise et tout temps d'arrêt. Choisissez le portique de levage de poutres adapté. Vous investissez ainsi dans des garanties d'avancement et des engagements de sécurité tout au long du projet, et pas seulement dans de l'acier.

Un équipement mal conçu engendre des difficultés de maintenance et présente des risques mortels de chute de lourdes poutres en béton. Qu'il s'agisse de poutres en T standard ou de poutres caissons larges, l'équipement doit être adapté aux conditions du chantier. Il doit posséder une capacité, une portée et des commandes appropriées pour garantir la fiabilité de votre structure métallique.

Prêt à acheter l'équipement nécessaire pour votre prochain grand chantier de construction de pont ?
Cessez de vous débattre avec les tableaux de paramètres en ligne standard. Indiquez-nous le plan de votre chantier, les paramètres de la poutre la plus lourde et les points critiques de votre activité. L'équipe d'ingénierie de HSBRIDGE vous fournira un projet de conception personnalisé avec des résultats clairement visibles.
[Contactez-nous dès maintenant] Pour des solutions techniques gratuites sur site, des conseils exclusifs sur l'équipement et des devis transparents.

Lecture complémentaire : Comment maîtriser le budget d’approvisionnement d’un projet ?
Le choix des paramètres des équipements de construction de ponts n'est que la première étape. Comment, avec des budgets serrés, adapter les grues et les transporteurs pour éviter les gaspillages financiers cachés ?
Cliquez pour afficher: [Guide de sélection et de contrôle des coûts des équipements de construction de ponts (2026)]. Cela permet de dépenser judicieusement chaque budget alloué à l'équipement.

FAQ

Ce document est fourni à titre indicatif uniquement. Les opérations spécifiques doivent être strictement conformes aux lois et réglementations locales ainsi qu'aux manuels d'utilisation des équipements.
