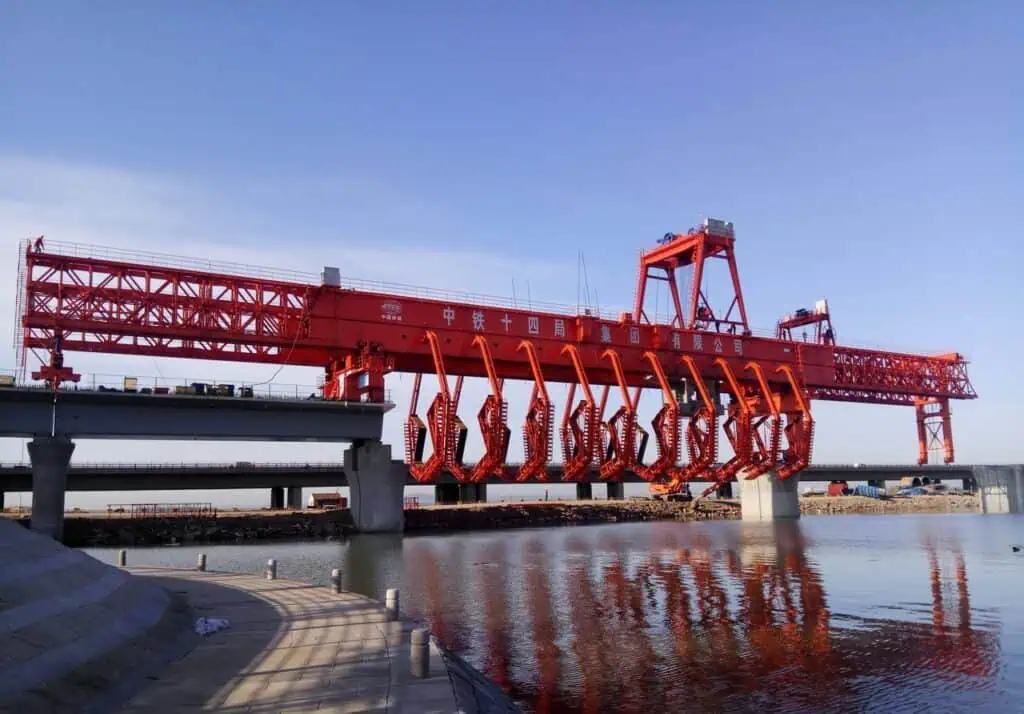

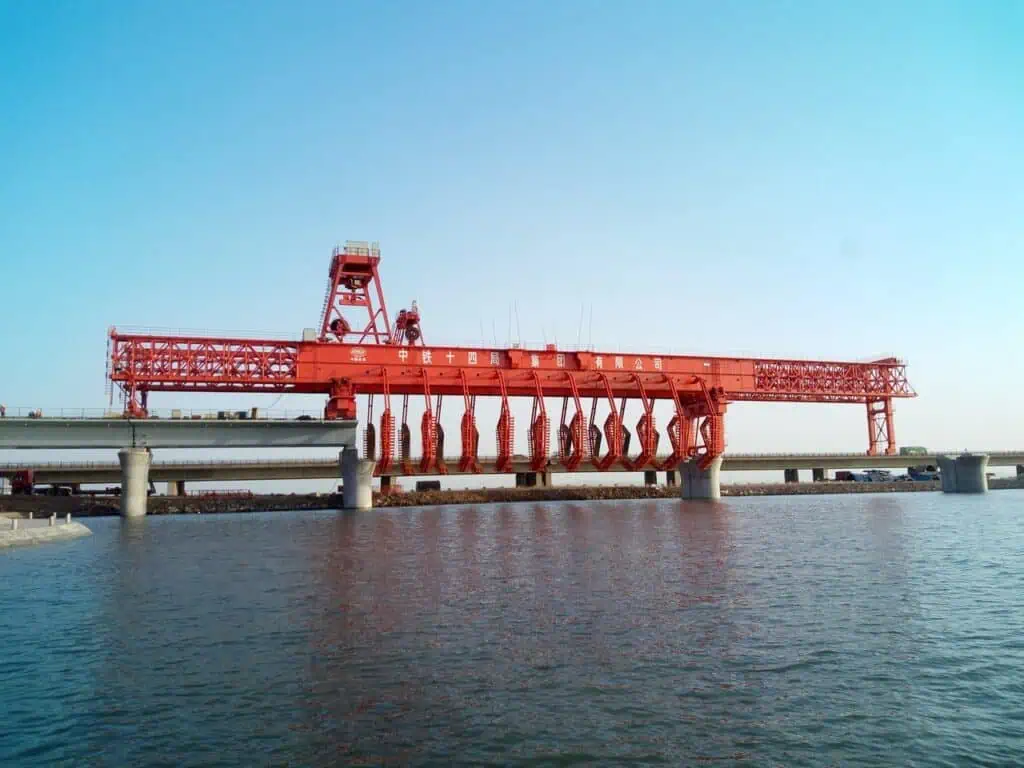

Передвижная система строительных лесов

Самозапускающаяся опалубочная система, разработанная для монолитных железобетонных мостов, исключающая необходимость использования наземных строительных лесов.

30м - 50м Охватывать

Гидравлическая регулировка Опалубка

Самостоятельный запуск Продвигать

монолитный бетон Приложение

Запросить ценовое предложение WhatsApp

Быстрая доставка по всему миру · Круглосуточная техническая поддержка · Сертификаты CE и ISO

Что такое передвижная система строительных лесов?

Передвижная система строительных лесов функционирует как самонесущая автоматизированная конструкция для монолитного строительства мостов. Инженеры-конструкторы используют это специализированное оборудование для поддержки заливки влажного бетона между опорами виадука. Это исключает необходимость в традиционных опалубочных конструкциях, гарантируя быстрое пошаговое строительство пролетов через глубокие долины, реки и перегруженные городские автомагистрали.

Обзор оборудования

A Передвижная система строительных лесов Значительно ускоряет монолитное строительство мостов. Инженеры используют это надземное оборудование для строительства мостов на сложных виадуках по всему миру. Самозапускающиеся временные опоры автоматически перемещаются между опорами моста без необходимости использования грунтовой поддержки. Операторы эффективно заливают непрерывные бетонные пролеты, используя эту усовершенствованную монолитную опалубочную систему. Вы значительно сокращаете сроки завершения проекта благодаря быстрой механизированной перестановке опалубки. Наш надежный мостостроитель MSS безопасно справляется с массивными нагрузками из мокрого бетона над глубокими долинами. Эта подвесная передвижная строительная система гарантирует точное выравнивание бетонных конструкций пролет за пролетом.

Технические характеристики

Параметр	Технические характеристики
Структурная конфигурация	Надземная (с верхней опорой) / Подвесная (с нижней опорой) конструкция
Стандартный диапазон пролётов	30м – 50м
Максимальная вместимость для заливки бетона	800–1500 тонн на пролет
Типичный производственный цикл	10–14 дней на каждый период
Продольная скорость продвижения	1,5 м/мин
Максимальный продольный градиент	До 5%
Минимальный радиус горизонтальной кривой	≥ 1500 м
Коэффициент прогиба главной балки	≤ L/700 (при максимальной нагрузке на бетон)
Давление в гидравлической системе	25 МПа – 31,5 МПа
Применимое поперечное сечение	Односекционный контейнер / Односекционный контейнер
Метод продвижения	Самостоятельный запуск
Ветроустойчивость	До 12 баллов по шкале Бофорта

Сценарии применения

Виадуки в долине реки Дип-Ривер

Подрядчики безопасно отлили цельные железобетонные пролеты моста, не возводя массивные наземные строительные леса.

Городские эстакады

Операторы эффективно выполняют работы по заливке бетона на месте над перегруженными городскими улицами, не нарушая транспортного потока.

Морские мосты через побережье

Инженеры используют ветроустойчивую опалубочную систему для строительства тяжелых железнодорожных мостов над активными морскими акваториями.

Почему инженеры выбирают это оборудование

Автоматизированный продольный запуск

Гидравлические цилиндры автономно перемещают всю подвижную систему строительных лесов к следующей опоре моста.

Адаптируемая геометрия опалубки

Инженеры легко регулируют внутреннюю стальную опалубку, чтобы идеально соответствовать различным поперечным сечениям коробчатых балок.

Наземная автономная работа

Строительная техника для надземных мостов переносит всю нагрузку от заливки бетона непосредственно на существующие опоры моста.

Ускоренные циклы заливки

Строительные бригады завершают возведение всего 50-метрового монолитного железобетонного пролета в рамках быстрого 12-дневного производственного цикла.

Встроенные защитные кожухи

Система монолитной опалубки включает в себя полностью закрытые рабочие проходы. Это обеспечивает защиту рабочих в условиях сильного ветра.

Точный контроль развала колес

Регулируемые гидравлические домкраты точно управляют самозапускающимися опалубочными конструкциями, компенсируя сильное прогибание мокрого бетона.

Часто задаваемые вопросы

Какую длину пролёта может эффективно обеспечить стандартная самозапускающаяся временная строительная конструкция?

Мы проектируем несущие конструкции для пролетов от 30 до 60 метров. Специалисты адаптируют основные балки под конкретные изменения пролетов проекта, соблюдая при этом строгие допуски на прогиб.

Как система обрабатывает продольные градиенты во время движения вперед?

Гидравлический пусковой механизм включает в себя многонаправленные подшипники скольжения и автоматизированные выравнивающие домкраты. Эта технология позволяет технике безопасно перемещаться по продольным уклонам до 51 тонны на 3 тонны.

Может ли внутренняя опалубка адаптироваться к различной толщине стенки коробчатой балки?

Да. Инженеры интегрируют модульные стальные панели и регулируемые гидравлические стойки в опалубку. Бригады быстро изменяют внутреннюю геометрию, чтобы компенсировать изменение размеров стенок между соседними опорами моста.

Какие пределы безопасности регулируют работу гидравлических цилиндров во время заливки?

Высокоточные датчики давления непрерывно контролируют работу вертикальных опорных домкратов. Механические стопорные гайки обеспечивают физическую фиксацию цилиндров гидравлических систем, предотвращая опасное проседание конструкции под воздействием тяжелых нагрузок из влажного бетона.

Как операторы перемещают оборудование на крутых горизонтальных поворотах?

Верхние основные балки оснащены шарнирными механизмами поперечной регулировки. Гидравлические механизмы бокового смещения позволяют точно выровнять всю конструкцию лесов для соответствия сложным кривым трассы автомагистрали радиусом до 400 метров.

Каков типичный срок доставки?

Стандартный срок выполнения заказа составляет 30-45 дней в зависимости от конфигурации и текущего производственного графика. Точную дату доставки мы указываем в каждом коммерческом предложении.

Вы предоставляете услуги по установке и вводу в эксплуатацию?

Да. Наша инженерная команда может выехать на ваш объект для контроля установки, проведения обучения вашей бригады и ввода оборудования в эксплуатацию. Также доступна удаленная видеоподдержка.

Какую гарантию вы предоставляете?

На все наше строительное оборудование предоставляется 10-летняя гарантия на конструкцию и 2-летняя комплексная гарантия, покрывающая производственные дефекты. Доступны варианты расширенной гарантии.

Какие способы доставки доступны?

Мы осуществляем доставку по всему миру контейнерами (FCL/LCL), платформами для негабаритных компонентов или RO-RO для самоходной техники. Доступны условия FOB, CIF и DAP.

Вы предлагаете индивидуальные инженерные решения?

Безусловно. Наша инженерная команда работает в соответствии с техническими условиями вашего проекта, чтобы адаптировать длину пролета, грузоподъемность и системы управления в точном соответствии с вашими требованиями к строительству моста.
