CE ISO 9001 SGS 10 Yıl Yapısal Garanti

Hareketli İskele Sistemi

Yerinde dökme beton köprüler için tasarlanmış, kendiliğinden açılan bir kalıp sistemi olup, zemin iskelesine olan ihtiyacı ortadan kaldırır.

30m - 50m Span

Hidrolik olarak ayarlanabilir Kalıp

Kendiliğinden Başlatma İlerlemek

Yerinde Döküm Başvuru

Fiyat Teklifi İsteyin WhatsApp

Hızlı global teslimat · 7/24 mühendislik desteği · CE ve ISO sertifikalı

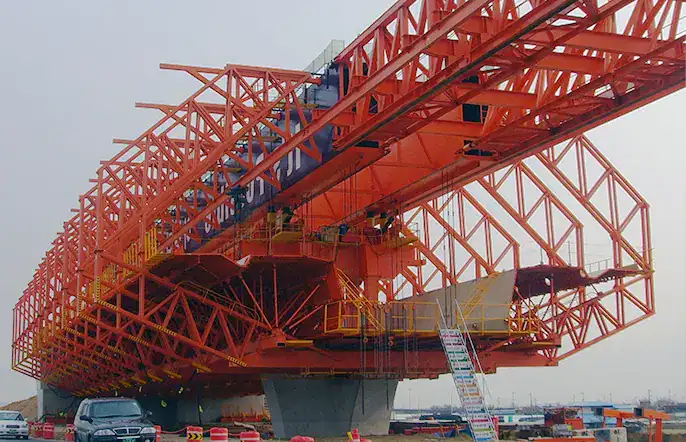

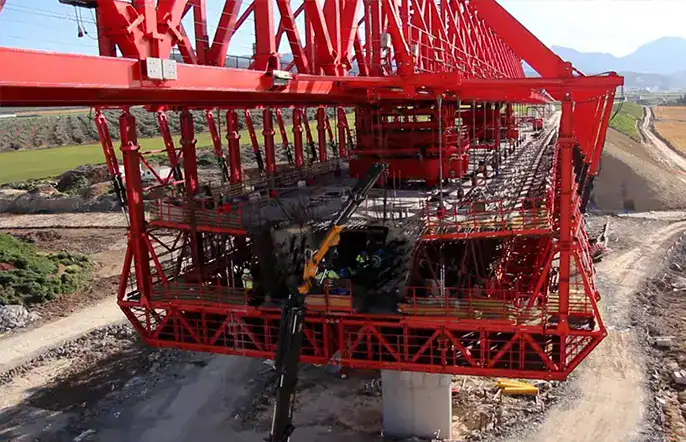

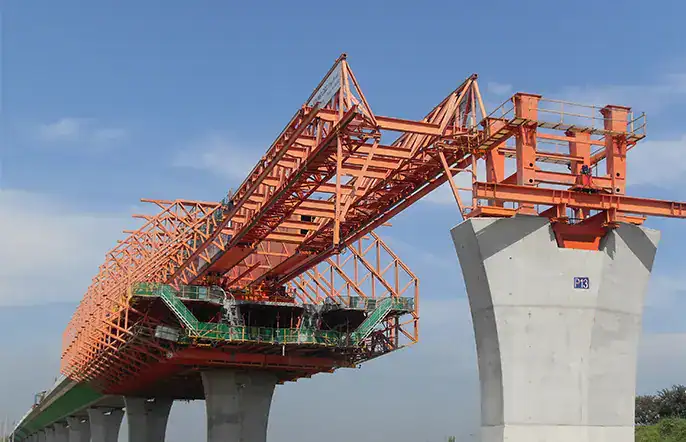

Hareketli İskele Sistemi Nedir?

Hareketli iskele sistemi, yerinde dökme köprü inşaatı için kendi kendini destekleyen, otomatik bir çerçeve görevi görür. Yapı mühendisleri, viyadük ayakları arasında ıslak beton dökümünü desteklemek için bu özel makineyi kullanırlar. Geleneksel zemin destek yapılarını ortadan kaldırarak, derin vadiler, nehirler ve yoğun kentsel otoyollar boyunca hızlı, adım adım inşaatı garanti eder.

Ekipmanlara Genel Bakış

A Hareketli iskele sistemi Yerinde dökme beton köprü yapımını önemli ölçüde hızlandırır. Mühendisler, bu üst geçit köprü yapım ekipmanını dünya çapındaki karmaşık viyadük projelerinde kullanmaktadır. Kendiliğinden hareket eden iskele, zemin desteğine ihtiyaç duymadan köprü ayakları arasında otomatik olarak ilerler. Operatörler, bu gelişmiş yerinde dökme kalıp sistemiyle kesintisiz beton açıklıkları verimli bir şekilde döker. Hızlı mekanize kalıp yer değiştirmesi sayesinde proje tamamlama sürelerini önemli ölçüde azaltırsınız. Sağlam MSS köprü inşaat makinemiz, derin vadilerde büyük miktarda ıslak beton yüklerini güvenli bir şekilde taşır. Bu alttan askılı hareketli iskele, açıklık bazında beton yapısal hizalamanın hassasiyetini garanti eder.

Teknik Özellikler

Parametre	Mühendislik Şartnamesi
Yapısal Konfigürasyon	Üstten destekli / Alttan destekli
Standart Açıklık Aralığı	30m – 50m
Maksimum Beton Dökme Kapasitesi	Her açıklık için 800t – 1500t
Tipik Üretim Döngüsü	10-14 günlük aralıklar
Boyuna İlerleme Hızı	1,5 m/dak
Maksimum Boyuna Eğim	5%'ye kadar
Minimum Yatay Eğri Yarıçapı	≥ 1500m
Ana Kiriş Sehim Oranı	≤ L/700 (Maksimum beton yükü altında)
Hidrolik Sistem Basıncı	25 MPa – 31,5 MPa
Uygulanabilir Kesit	Tek bölmeli tek kutu / Tek bölmeli çift kutu
İlerleyen Yöntem	Kendiliğinden Başlatma
Rüzgar Direnci	Beaufort 12'ye kadar

Uygulama Senaryoları

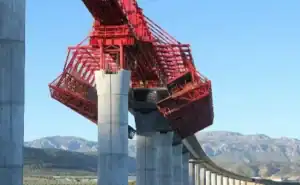

Derin Nehir Vadisi Viyadükleri

Yükleniciler, devasa yer tabanlı iskele kuleleri kurmadan, kesintisiz beton köprü açıklıklarını güvenli bir şekilde döküyorlar.

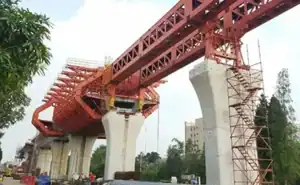

Kentsel Yüksek Otoyollar

Operatörler, yoğun şehir sokaklarının üzerinde yerinde dökme beton işlemlerini trafik akışını aksatmadan verimli bir şekilde gerçekleştirir.

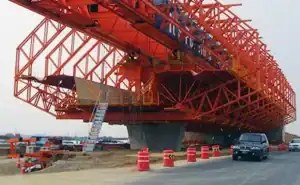

Kıyı Geçiş Köprüleri

Mühendisler, aktif deniz ortamları üzerinde ağır demiryolu köprüleri inşa etmek için rüzgara dayanıklı kalıp sistemini kullanmaktadır.

Mühendisler Bu Ekipmanı Neden Seçiyor?

Otomatik Boylamsal Fırlatma

Hidrolik silindirler, hareketli iskele sisteminin tamamını otonom olarak bir sonraki köprü ayağına doğru ilerletir.

Uyarlanabilir Kalıp Geometrisi

Mühendisler, kutu kirişlerin farklı kesitlerine mükemmel şekilde uyum sağlamak için iç çelik kalıpları kolayca ayarlayabilirler.

Yerden Bağımsız Operasyon

Üst geçit köprü inşaat ekipmanı, beton dökme yükünün tamamını doğrudan mevcut köprü kolonlarına aktarır.

Hızlandırılmış Dökme Döngüleri

İnşaat ekipleri, 50 metrelik yerinde dökme beton köprüyü 12 günlük hızlı bir üretim döngüsü içinde tamamladı.

Entegre Güvenlik Muhafazaları

Yerinde dökme kalıp sistemi, tamamen kapalı çalışma alanlarına sahiptir. Bu, işçileri rüzgarlı ortamlarda korur.

Hassas Kamber Kontrolü

Ayarlanabilir hidrolik krikolar, ağır ıslak betonun neden olduğu deformasyonu dengelemek için kendiliğinden açılan destek yapısını tam olarak hareket ettirir.

Sıkça Sorulan Sorular

Standart kendiliğinden açılan iskele sistemi hangi açıklık uzunluklarını verimli bir şekilde inşa edebilir?

30 ila 60 metre arasında değişen açıklıklara sahip döküm betonarme iskeletler tasarlıyoruz. Teknisyenlerimiz, kesin sapma toleranslarını korurken, ana kirişleri projenin özel açıklık varyasyonlarını karşılayacak şekilde özelleştiriyorlar.

Sistem, ileri hareket sırasında boylamsal eğimleri nasıl ele alıyor?

Hidrolik fırlatma mekanizması, çok yönlü kayar yataklar ve otomatik dengeleme krikoları içerir. Bu teknoloji, makinenin 5%'ye kadar olan boylamasına eğimlerde güvenli bir şekilde ilerlemesini sağlar.

İç kalıp sistemi, farklı kutu kiriş gövde kalınlıklarına uyum sağlayabilir mi?

Evet. Mühendisler modüler çelik panelleri ve ayarlanabilir hidrolik destekleri ana kalıba entegre ederler. Ekipler, ardışık köprü ayakları arasındaki değişen gövde boyutlarına uyum sağlamak için iç geometriyi hızla değiştirirler.

Dökme aşamasında hidrolik silindirler için hangi güvenlik sınırları geçerlidir?

Yüksek kapasiteli basınç sensörleri, dikey destek krikolarını sürekli olarak izler. Mekanik kilitleme somunları, hidrolik silindir pistonlarını fiziksel olarak sabitleyerek, ağır ıslak beton yükleri altında tehlikeli yapısal çökmeyi önler.

Operatörler, keskin yatay virajlarda ekipmanları nasıl yeniden konumlandırırlar?

Üstten geçen ana kirişlerde mafsallı enine ayar menteşeleri bulunur. Hidrolik yanal kaydırma mekanizmaları, tüm iskeleyi, 400 metrelik yarıçapa kadar zorlu karayolu güzergah eğrilerine tam olarak uyacak şekilde hizalar.

Tipik teslimat süresi ne kadardır?

Standart teslim süresi, konfigürasyona ve mevcut üretim programına bağlı olarak 30-45 gündür. Her teklifte kesin bir teslim tarihi belirtiyoruz.

Kurulum ve devreye alma desteği sağlıyor musunuz?

Evet. Mühendislik ekibimiz, kurulumu denetlemek, ekibinize eğitim vermek ve ekipmanı devreye almak için proje sahanıza gelebilir. Uzaktan video desteği de mevcuttur.

Ne tür bir garanti sunuyorsunuz?

Tüm yapısal ekipmanlarımız 10 yıllık yapısal garanti ve üretim hatalarını kapsayan 2 yıllık kapsamlı garanti ile birlikte gelir. Uzatılmış garanti seçenekleri mevcuttur.

Hangi kargo yöntemleri mevcuttur?

Dünya çapında konteyner (FCL/LCL), büyük boyutlu parçalar için düz platform veya kendinden tahrikli ekipmanlar için RO-RO ile gönderim yapıyoruz. FOB, CIF ve DAP şartları mevcuttur.

Özel mühendislik çözümleri sunuyor musunuz?

Kesinlikle. Mühendislik ekibimiz, köprü inşaat gereksinimlerinizi tam olarak karşılamak için proje özelliklerinizle birlikte çalışarak açıklık uzunluğunu, kaldırma kapasitesini ve kontrol sistemlerini özelleştirir.
